Clavier de commande Joyonway PB553 à 10 touches

Clavier Joyonway PB553 : une commande intuitive pour votre spa

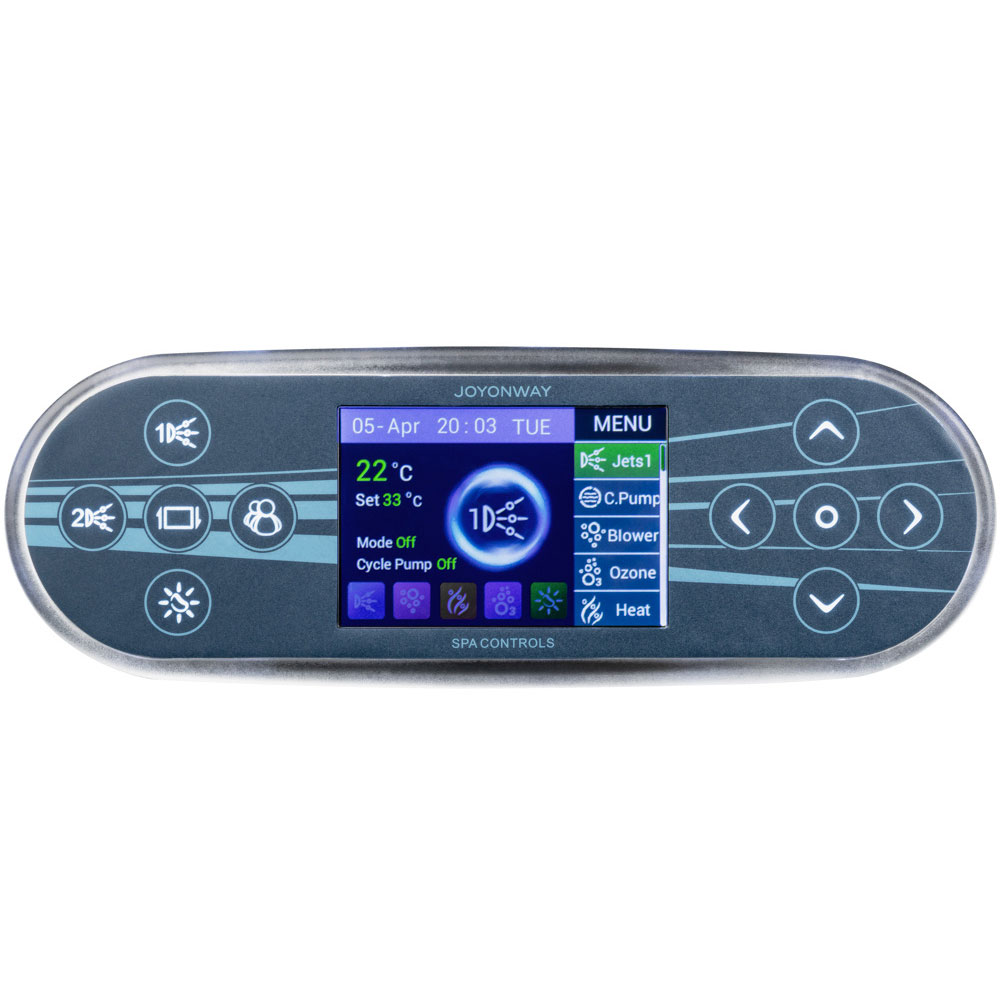

Le clavier de commande Joyonway PB553 est une interface conçue pour piloter les principales fonctions d’un spa équipé d’un système de contrôle compatible. Grâce à son écran couleur TFT de 3,5 pouces et à ses 10 touches tactiles rétroéclairées, il permet d’accéder facilement aux commandes de massage, à l’éclairage et aux différents réglages de l’installation.

Ce panneau de commande peut notamment être utilisé pour remplacer un clavier endommagé, présentant un écran défectueux ou dont certaines touches ne répondent plus. Il permet de retrouver une interface de commande complète, sous réserve que le boîtier électronique du spa soit compatible avec la référence PB553.

Un écran couleur de 3,5 pouces pour consulter les informations du spa

Le Joyonway PB553 intègre un écran couleur TFT de 3,5 pouces, soit environ 8,9 cm de diagonale. Son interface affiche les informations nécessaires à l’utilisation du spa et permet de naviguer entre les différentes pages de commande et de configuration.

Selon les fonctions prises en charge par le système de contrôle associé, l’utilisateur peut consulter des informations telles que la température de l’eau, l’heure, le mode de fonctionnement et les cycles programmés. Les fonctions actives et les paramètres sont présentés à l’écran pour faciliter le suivi de l’installation.

Le clavier peut également afficher des informations relatives aux défauts détectés par le système. Ces indications facilitent l’identification d’une anomalie, même si elles ne suffisent pas toujours à déterminer seules l’origine d’une panne.

10 touches tactiles rétroéclairées pour accéder aux fonctions essentielles

Le clavier PB553 dispose de 10 commandes tactiles rétroéclairées. Cette conception facilite l’identification des touches et la navigation dans les menus du spa.

• Jet 1 : commande de la première pompe de massage, selon la configuration du système.
• Jet 2 : commande d’une seconde pompe ou de la fonction associée à cette touche, si elle est prise en charge par l’installation.
• Light : accès à la commande de l’éclairage du spa.
• Mode Select : sélection des modes de fonctionnement disponibles.
• Rotation de l’écran : permet de retourner l’affichage à 180° pour adapter son orientation à la position de montage.
• Touches de navigation : les commandes directionnelles et de validation permettent de parcourir les menus, de sélectionner une fonction et de modifier les paramètres proposés.

Les fonctions effectivement disponibles dépendent du boîtier électronique, de sa configuration et des équipements installés. Le clavier sert d’interface de commande : il ne permet pas, à lui seul, d’ajouter des équipements ou des fonctionnalités absents du système de contrôle.

Une compatibilité avec plusieurs systèmes Joyonway

Le clavier Joyonway PB553 est annoncé compatible avec plusieurs boîtiers de contrôle de la marque :

• Joyonway P68B123
• Joyonway P20B29
• Joyonway P23B32
• Joyonway P25B37

Ces systèmes peuvent gérer différentes configurations de pompes, de chauffage, d’éclairage et d’accessoires. Les équipements commandables dépendent toutefois du modèle de boîtier installé et de son paramétrage.

Avant de commander un clavier de remplacement, relevez la référence exacte inscrite sur le boîtier électronique de votre spa. Vérifiez également la référence de votre ancien panneau, le type de connecteur et la disposition du montage. La marque du spa ou la ressemblance visuelle entre deux claviers ne suffisent pas à garantir leur compatibilité.

Des dimensions adaptées à son intégration sur le spa

Le panneau de commande Joyonway PB553 mesure environ 225 mm de longueur pour 78 mm de largeur. Sa profondeur totale est d’environ 44 mm. Ces dimensions sont importantes pour vérifier que le clavier de remplacement pourra prendre place à l’emplacement prévu sur la coque ou l’habillage du spa.

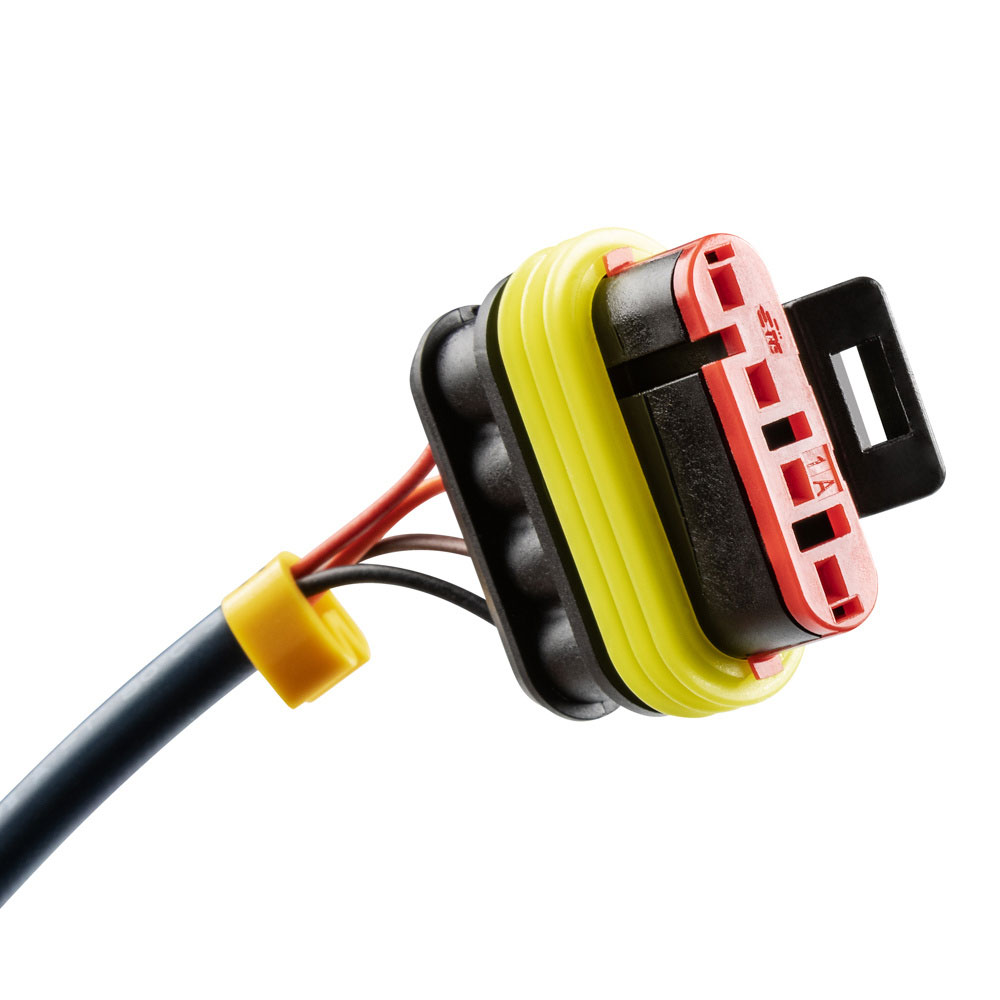

Avant l’installation, comparez les dimensions de votre ancien clavier et la configuration de son emplacement avec celles du PB553. Vérifiez aussi le passage du câble et l’accessibilité du connecteur afin d’éviter toute contrainte lors du montage.

Remplacer un clavier défectueux sans confondre clavier et boîtier électronique

Un écran qui ne s’allume plus, des touches qui ne répondent pas ou des commandes qui deviennent difficiles à utiliser peuvent conduire à envisager le remplacement du clavier. Toutefois, ces symptômes ne signifient pas systématiquement que le panneau est responsable de la panne : l’alimentation, le câblage ou le boîtier électronique peuvent également être en cause.

Si le système de contrôle fonctionne correctement et que le diagnostic confirme une défaillance du panneau, le remplacement par un clavier Joyonway PB553 compatible peut permettre de retrouver l’accès aux commandes du spa. Si le boîtier électronique doit lui aussi être remplacé, vérifiez la compatibilité de l’ensemble du système avant de choisir les pièces.

Caractéristiques techniques du panneau de commande Joyonway PB553

• Marque : Joyonway
• Référence : PB553
• Type : clavier de commande pour spa
• Écran : TFT couleur de 3,5 pouces
• Commandes : 10 touches tactiles rétroéclairées
• Fonctions principales : commande des jets, éclairage, sélection des modes, navigation et rotation de l’affichage
• Boîtiers compatibles : P68B123, P20B29, P23B32 et P25B37
• Dimensions : 225 × 78 × 44 mm environ
• Garantie : 2 ans

Conseils avant de commander votre clavier de spa

Pour sélectionner le bon panneau de commande, commencez par identifier la référence du boîtier électronique. Comparez ensuite le modèle du clavier existant, le nombre et la disposition des touches, les dimensions et le connecteur. En cas de doute, vérifiez la documentation technique du fabricant avant de procéder à l’achat.

Pour l’installation, coupez l’alimentation électrique du spa au disjoncteur avant toute intervention. Respectez les instructions du fabricant lors du démontage et du raccordement du nouveau clavier. Après installation, contrôlez le fonctionnement des commandes et vérifiez que les informations affichées correspondent au comportement du système.

Le clavier Joyonway PB553 constitue ainsi une solution de remplacement pour les spas équipés d’un boîtier compatible. Son écran couleur de 3,5 pouces, ses touches tactiles rétroéclairées et ses commandes de navigation permettent de gérer les fonctions prises en charge par le système tout en conservant une interface claire et pratique.
