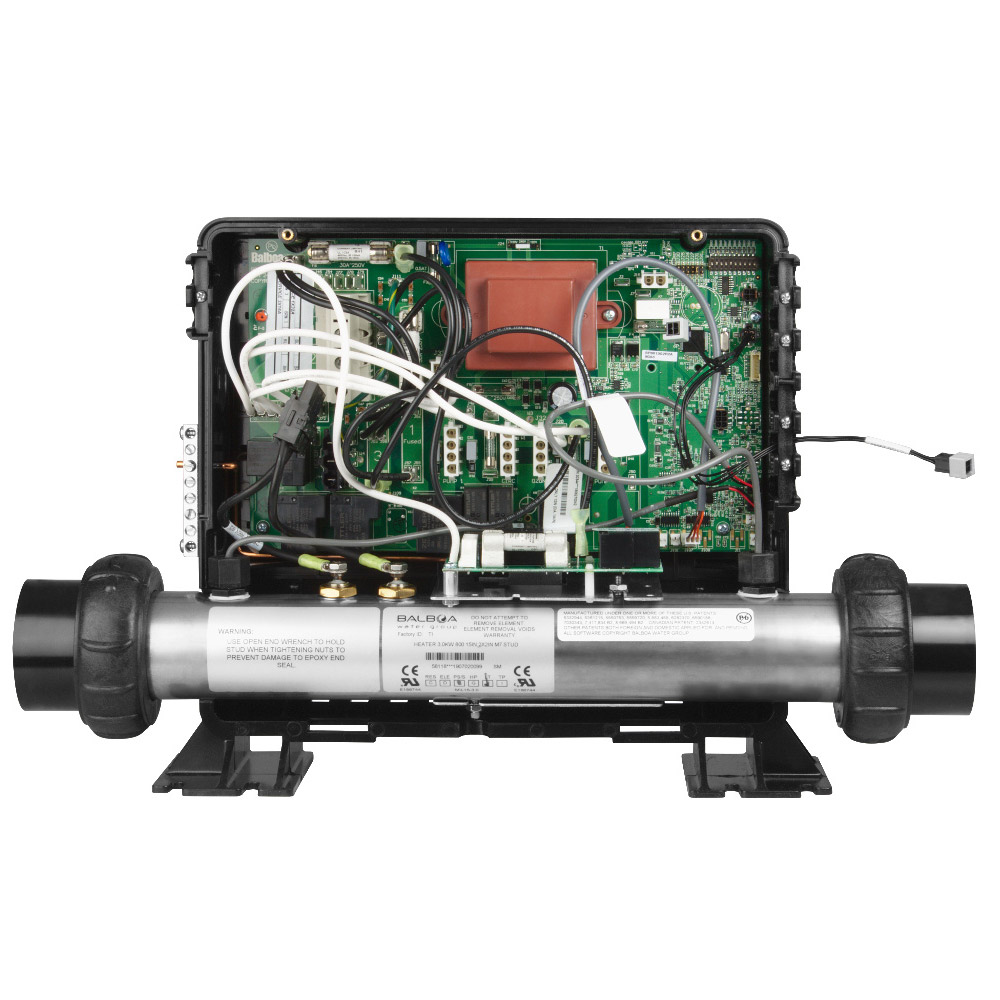

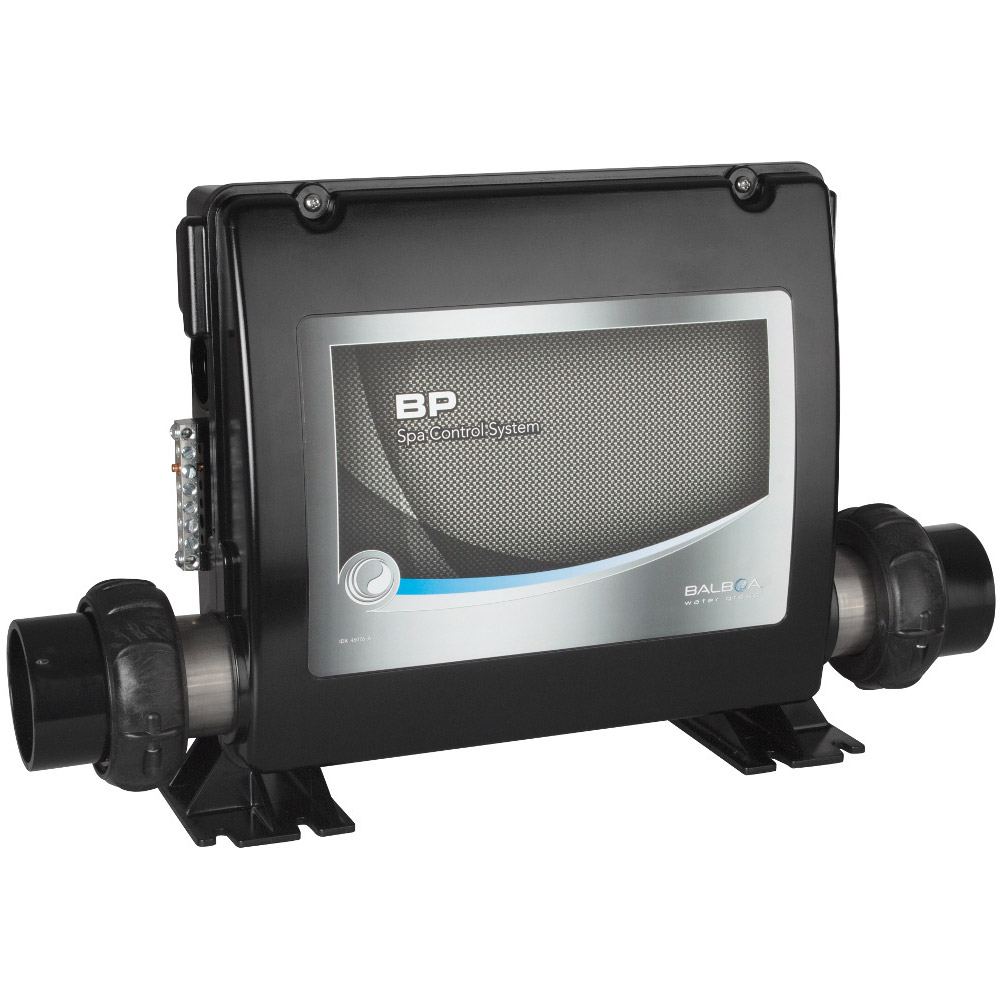

Système de contrôle Balboa BP6013G2

Balboa BP6013G2 : système de contrôle pour les spas équipés de plusieurs pompes

Le Balboa BP6013G2 est un système de contrôle électronique destiné aux spas qui nécessitent plusieurs sorties pour leurs équipements. Il associe un boîtier de commande à un réchauffeur Incoloy de 3 kW intégré.

Ce modèle est particulièrement adapté aux installations comprenant plusieurs pompes de massage. Sa configuration permet de gérer trois pompes de massage ou, selon le montage choisi, deux pompes de massage et un blower.

Le système peut également prendre en charge une pompe de circulation, un ozonateur et l’éclairage. Il constitue ainsi un ensemble centralisé pour la gestion du chauffage, de l’hydraulique et des principaux accessoires du spa.

Trois pompes de massage ou deux pompes et un blower

La particularité du BP6013G2 réside dans ses possibilités de configuration. Les sorties permettent notamment de gérer deux pompes pouvant fonctionner en mono ou bi-vitesse, ainsi qu’une troisième pompe mono-vitesse selon le paramétrage du système.

Cette troisième sortie peut également être utilisée pour un blower. Le choix entre pompe 3 et blower dépend donc de la configuration du spa et du réglage retenu.

La documentation technique Balboa prévoit plusieurs configurations de fonctionnement. La pompe 1 et la pompe 2 peuvent notamment être utilisées en bi-vitesse, tandis que la pompe 3 est une sortie mono-vitesse. Le blower dispose quant à lui d’une sortie dédiée dans les configurations prévues à cet effet.

Réchauffeur Incoloy de 3 kW

Le BP6013G2 intègre un réchauffeur Incoloy de 3 kW. Le raccordement hydraulique du réchauffeur est prévu en 2 pouces.

Les dimensions communiquées pour ce système sont les suivantes :

• Hauteur : 300 mm
• Largeur du réchauffeur sans raccords : 380 mm
• Largeur du réchauffeur avec raccords : 498 mm
• Profondeur du boîtier : 108 mm
• Raccordement du réchauffeur : 2 pouces

Les bagues de serrage et les joints nécessaires au raccordement du réchauffeur sont fournis.

Compatibilité avec les claviers Balboa

Le système de contrôle BP6013G2 est compatible avec de nombreux claviers de commande Balboa. La liste communiquée comprend notamment les modèles TP400T, TP500, TP500S, TP600, TP700, TP800 et TP900.

Il peut également être utilisé avec différents écrans tactiles de la gamme SpaTouch, notamment SpaTouch rectangulaire, SpaTouch 2, SpaTouch 3, SpaTouch 3+, ainsi que SpaTouch 4.

Des claviers auxiliaires sans écran peuvent également être raccordés. Les modèles AX10, AX20 et AX40 sont indiqués comme compatibles.

La documentation technique officielle précise certaines versions minimales de logiciel pour les différents panneaux de commande. Par exemple, le TP600 est indiqué à partir de la version 2.7 et le TP400T CE à partir de la version 2.7. Pour SpaTouch 2, la version 2.0 ou ultérieure est indiquée dans la documentation technique correspondante.

Une commande du spa à distance avec le WiFi

Le BP6013G2 peut être associé à un module WiFi. Cette possibilité permet de commander le spa à distance depuis un smartphone compatible.

Le module WiFi constitue un équipement complémentaire et n’est pas intégré au boîtier de contrôle. Il permet néanmoins d’ajouter une fonction de commande à distance à une installation existante lorsque la configuration du système le permet.

Alimentation monophasée ou triphasée

Le BP6013G2 est livré préconfiguré pour une alimentation monophasée. Il peut également être configuré en triphasé afin de répartir les différents équipements du spa entre les phases.

La documentation technique indique, pour la configuration monophasée, une alimentation de 230 V AC, 50/60 Hz et 32 A. Une configuration triphasée est également prévue. Le raccordement électrique doit être réalisé conformément à la configuration retenue et aux caractéristiques de l’installation.

Références du Balboa BP6013G2

Plusieurs références peuvent être rencontrées pour ce système selon la version du boîtier et du logiciel :

• Boîtier complet : 56826-03
• Carte mère : 59181
• Carte d’extension : 59097
• Réchauffeur : 58279

La référence 56826-03 correspond au boîtier complet indiqué pour le système BP6013G2. Les versions 01 et 02 sont également indiquées comme compatibles avec ce modèle.

Un système conçu pour remplacer certains boîtiers BP601

Le BP6013G2 appartient à la génération de systèmes de contrôle BP6013 conçue pour gérer plusieurs configurations de pompes et d’accessoires. Il peut notamment être utilisé pour remplacer certains anciens boîtiers de la famille BP601.

Lors d’un remplacement, il reste essentiel de comparer la référence du boîtier existant, le nombre de pompes, leur type de fonctionnement, la présence éventuelle d’un blower ainsi que le clavier installé. Ces éléments permettent de vérifier que le BP6013G2 correspond bien à la configuration du spa.

Caractéristiques principales du système de contrôle Balboa BP6013G2

• Marque : Balboa
• Modèle : BP6013G2
• Référence du boîtier : 56826-03
• Réchauffeur : Incoloy 3 kW
• Pompes de massage : jusqu’à 3 selon configuration
• Configuration alternative : 2 pompes + 1 blower
• Pompe de circulation : oui
• Ozonateur : oui
• Éclairage : oui
• WiFi : compatible avec module complémentaire
• Alimentation : monophasée ou triphasée
• Raccordement du réchauffeur : 2 pouces
• Hauteur : 300 mm
• Profondeur du boîtier : 108 mm

Garantie

Le système de contrôle Balboa BP6013G2 bénéficie d’une garantie de 2 ans.
