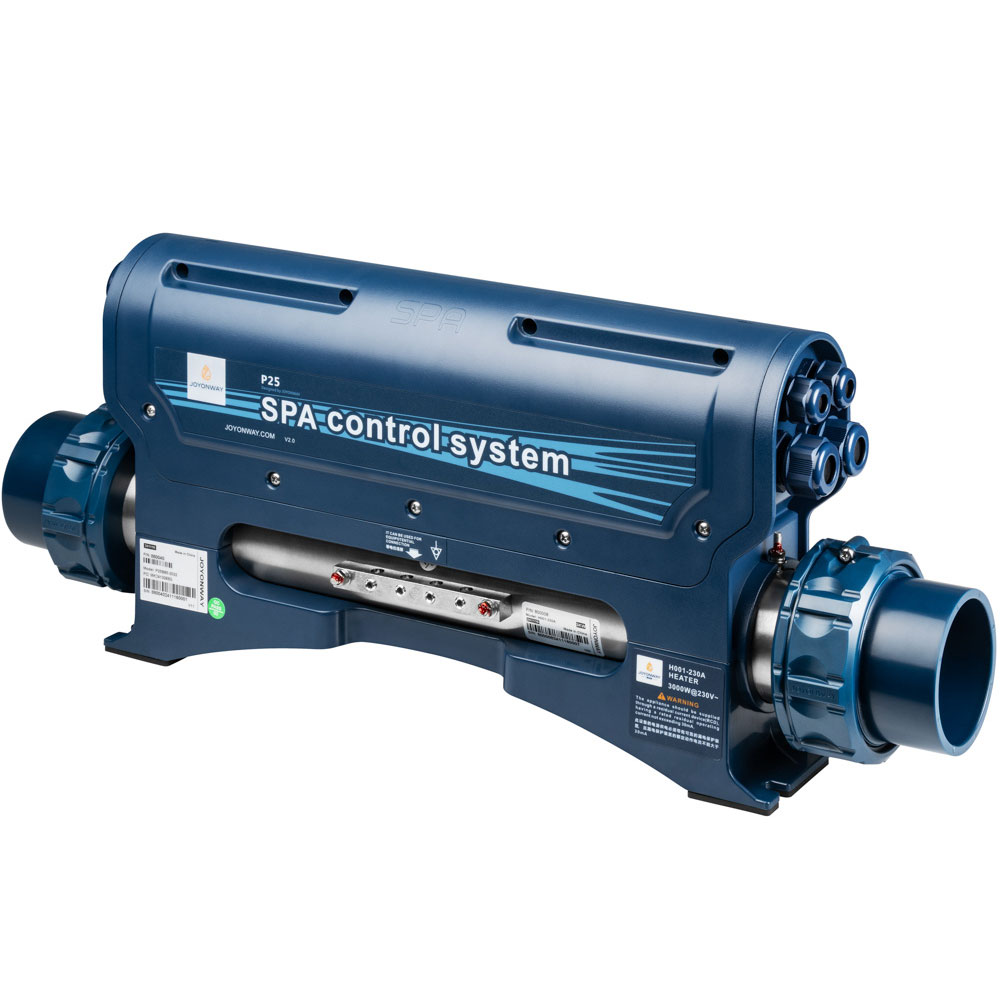

Système de contrôle Joyonway P25B85 avec réchauffeur 3 kW

Système électronique Joyonway P25B85 : une commande complète pour votre spa

Le système de contrôle Joyonway P25B85 est un boîtier électronique conçu pour gérer les principales fonctions d’un spa. Compact et polyvalent, il regroupe la commande des équipements et le chauffage de l’eau au sein d’un même système. Il constitue une solution à envisager pour remplacer un boîtier défectueux, remettre en service une installation existante ou réaliser une nouvelle configuration compatible.

Équipé d’un réchauffeur intégré de 3 kW, le P25B85 assure la gestion du chauffage et peut piloter différents équipements hydrauliques et électriques du spa. Sa configuration permet notamment de commander une pompe de massage, une pompe de circulation selon le montage retenu, ainsi qu’un équipement secondaire. Le boîtier dispose également de sorties dédiées à l’ozonateur, à l’éclairage et à une connexion auxiliaire.

Un système compact pour les équipements essentiels

Le format du Joyonway P25B85 facilite son intégration dans le compartiment technique du spa, notamment lorsque l’espace disponible est limité. Le boîtier mesure environ 360 mm de largeur sans le réchauffeur. Avec le réchauffeur et ses raccords, la largeur totale atteint 435 mm. Sa hauteur est de 202 mm et sa profondeur de 82 mm.

Ces dimensions doivent être comparées à l’espace disponible dans votre installation avant le remplacement. Il est également important de vérifier l’accessibilité des connecteurs, le passage des câbles et la disposition des tuyaux afin de prévoir un montage adapté.

Réchauffeur intégré de 3 kW

Le boîtier électronique P25B85 comprend un réchauffeur de 3 kW destiné au chauffage de l’eau du spa. Cette puissance permet au système de prendre en charge la fonction de chauffage sans nécessiter un boîtier de commande séparé pour cet usage, sous réserve de la compatibilité de l’installation électrique et hydraulique.

Le raccordement hydraulique du réchauffeur est prévu pour une tuyauterie de 2 pouces. Les bagues de serrage et les joints sont fournis. Avant l’installation, contrôlez le diamètre des raccords présents sur votre spa ainsi que la disposition des connexions. Une correspondance de diamètre ne suffit pas, à elle seule, à garantir la compatibilité de l’ensemble.

Boîtier électronique Joyonway P25B85 : Gestion des pompes et du blower

Le système de contrôle Joyonway P25B85 peut piloter les équipements de circulation et de massage selon plusieurs configurations. Il prend en charge :

• Une pompe de massage à deux vitesses : pour commander les deux régimes de fonctionnement lorsque la pompe et le câblage sont adaptés.
• Une pompe de massage à une vitesse et une pompe de circulation : cette configuration permet de gérer séparément ces deux fonctions, selon le montage prévu.
• Un équipement secondaire : une pompe à une vitesse ou un blower, selon la configuration choisie.

Le choix entre ces possibilités dépend de l’équipement réel du spa et du paramétrage du système. Les sorties disponibles ne doivent pas être interprétées comme la possibilité de faire fonctionner simultanément toutes les configurations décrites. Vérifiez le schéma de câblage et les réglages requis avant toute mise en service.

Commande de l’ozonateur, de l’éclairage et des accessoires

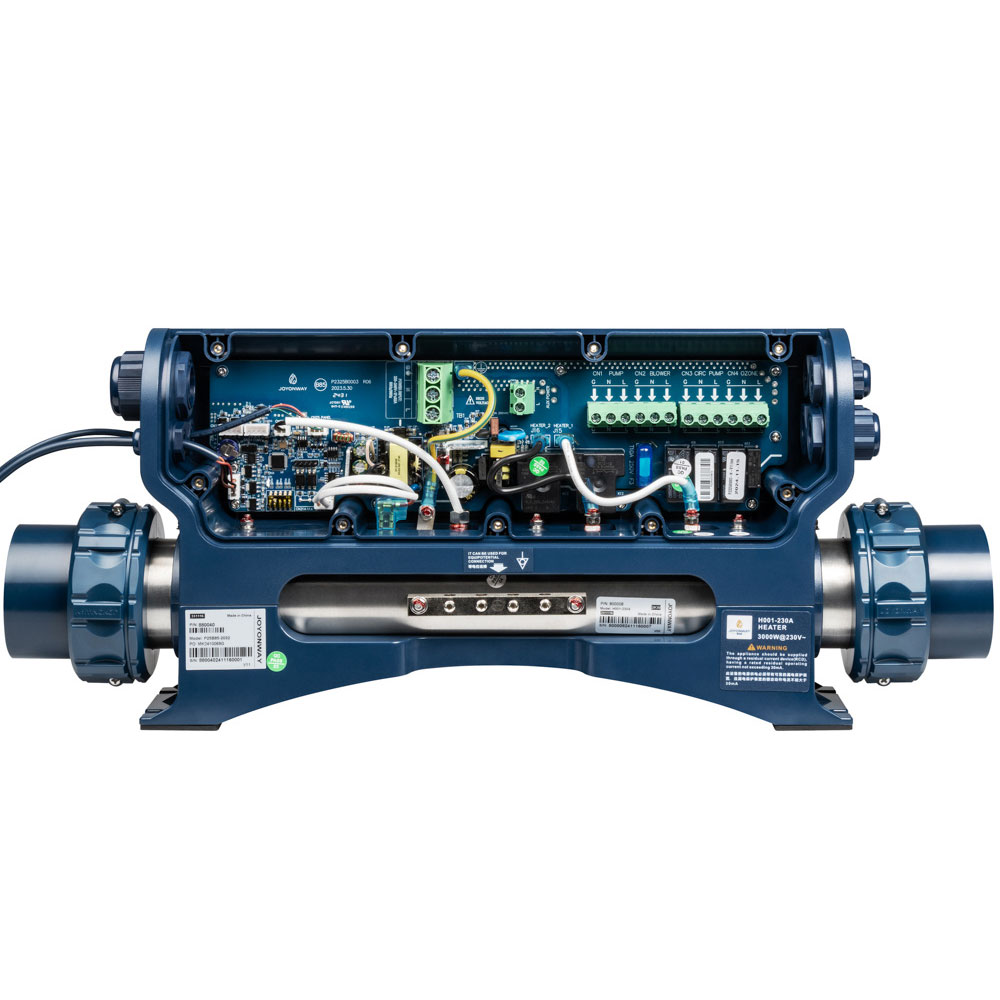

En complément du chauffage et des pompes, le P25B85 dispose de connexions permettant de gérer un ozonateur, un projecteur et une sortie auxiliaire. Il centralise ainsi plusieurs fonctions courantes du spa dans un seul boîtier, ce qui simplifie l’organisation de la commande lorsque les périphériques sont compatibles.

Avant de réutiliser les accessoires d’une ancienne installation, contrôlez leurs caractéristiques électriques, leurs connecteurs et leur compatibilité avec le système. Les prises et sorties d’un boîtier de commande ne sont pas universelles : un accessoire qui se raccorde physiquement n’est pas nécessairement adapté électriquement.

Compatibilité avec les claviers Joyonway PB557 et PB559

Le système de contrôle P25B85 est prévu pour fonctionner avec les claviers Joyonway PB557 et PB559. Le clavier est l’interface qui permet à l’utilisateur de commander les fonctions du spa. Lors d’un remplacement, il est donc essentiel de vérifier que le panneau installé correspond au boîtier choisi.

Si vous remplacez un ancien système par un P25B85, ne vous fiez pas uniquement à l’apparence du boîtier ou à la ressemblance des connecteurs. Comparez les références, le modèle du clavier, les connexions des pompes, les accessoires raccordés et le schéma électrique. Une modernisation peut nécessiter le remplacement du clavier et une adaptation du câblage ou du paramétrage.

Caractéristiques techniques du boîtier Joyonway P25B85

• Marque : Joyonway
• Référence : P25B85
• Type : système électronique de contrôle pour spa
• Réchauffeur : intégré, puissance de 3 kW
• Commande des pompes : pompe de massage à une ou deux vitesses, ou pompe de massage à une vitesse associée à une pompe de circulation, selon la configuration
• Équipement secondaire : pompe à une vitesse ou blower, selon la configuration
• Autres fonctions : ozonateur, projecteur et sortie auxiliaire
• Claviers compatibles : Joyonway PB557 et PB559
• Raccordement du réchauffeur : 2 pouces
• Hauteur : 202 mm
• Largeur : 360 mm sans réchauffeur ; 435 mm avec réchauffeur et raccords
• Profondeur : 82 mm
• Accessoires fournis : bagues de serrage et joints pour le raccordement du réchauffeur
• Garantie : 2 ans

Conseils avant l’achat et l’installation

Pour choisir le bon système de commande, relevez la référence de votre boîtier actuel et identifiez précisément les équipements installés dans le spa. Vérifiez le modèle du clavier, le type de pompes, la présence d’une pompe de circulation ou d’un blower, les connexions de l’ozonateur et du projecteur, ainsi que le diamètre de la tuyauterie du réchauffeur.

Le système de contrôle Joyonway P25B85 fonctionne avec une alimentation électrique dont les caractéristiques et le raccordement doivent être conformes à la documentation technique du modèle. L’installation, le câblage et les réglages doivent être effectués par une personne qualifiée, hors tension et en respectant les exigences de sécurité applicables aux équipements électriques de spa.

En choisissant un système compatible avec votre configuration, vous pourrez centraliser le chauffage et la commande des principaux équipements de votre spa dans un boîtier compact. En cas de doute sur le remplacement ou sur le choix du clavier, vérifiez les références et le schéma technique avant de commander.
