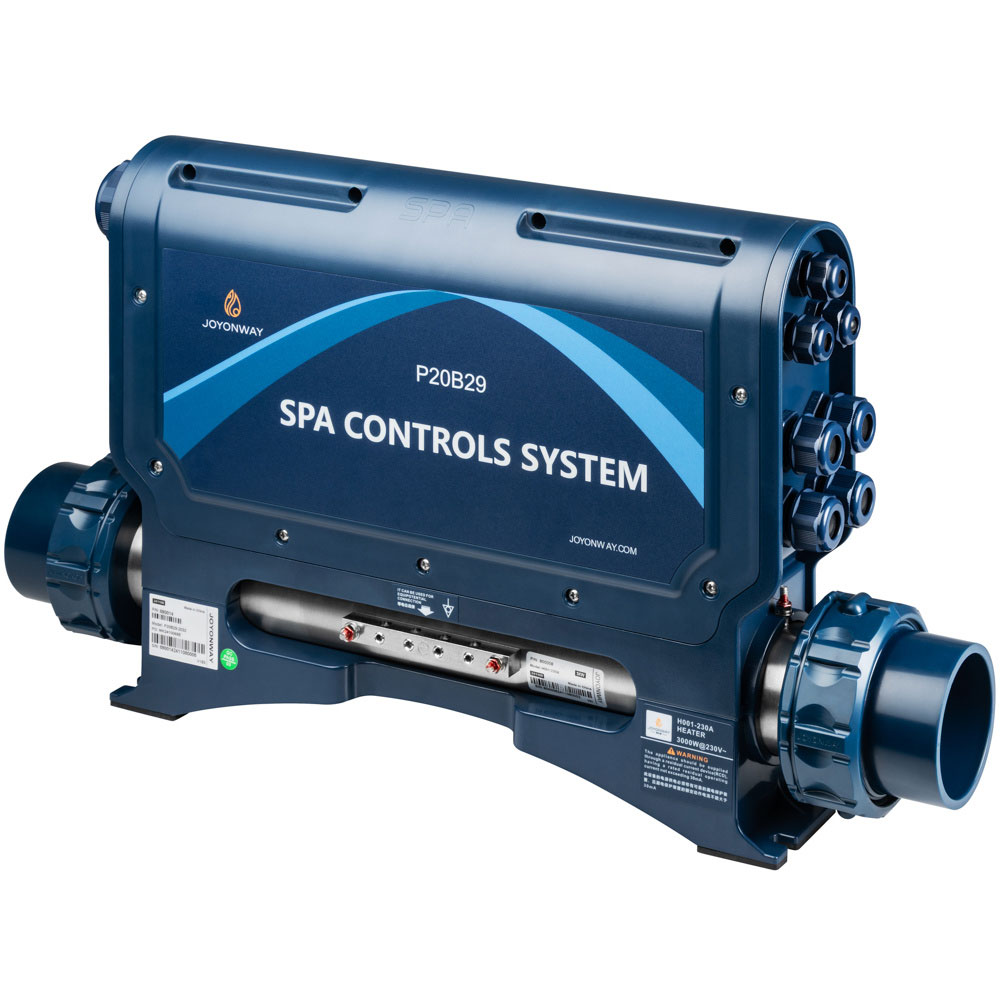

Système de contrôle Joyonway P20B29 pour spa avec réchauffeur 3 kW

Système de contrôle Joyonway P20B29 : pilotez les équipements de votre spa

Le boîtier de commande Joyonway P20B29 est un système électronique destiné à centraliser le fonctionnement des principaux équipements d’un spa. Il intègre un réchauffeur de 3 kW et dispose de sorties permettant de piloter plusieurs pompes de massage, une pompe de circulation, un blower, un ozonateur, un projecteur lumineux et un équipement auxiliaire. Cette configuration multipompe en fait une solution adaptée aux spas équipés de nombreux dispositifs de massage et de confort.

Le P20B29 peut être utilisé pour remplacer un boîtier de même référence, moderniser certaines installations existantes ou équiper un nouveau projet compatible. Avant de choisir ce modèle, il est indispensable de vérifier les équipements installés, les caractéristiques électriques et la compatibilité du clavier de commande.

Un réchauffeur intégré de 3 kW pour chauffer l’eau

Le système Joyonway P20B29 intègre un réchauffeur électrique de 3 000 W destiné à maintenir l’eau du spa à la température souhaitée. L’intégration du chauffage dans le système de contrôle permet de coordonner cette fonction avec les autres équipements raccordés.

Le boîtier possède un raccordement de réchauffeur prévu pour une tuyauterie de 2 pouces. Les bagues de serrage et les joints nécessaires au raccordement sont fournis. Avant le montage, contrôlez le diamètre de la plomberie existante et l’espace disponible dans le compartiment technique. La configuration hydraulique doit être adaptée au modèle et aux recommandations du fabricant.

Une gestion complète des pompes et des équipements

Le P20B29 est conçu pour les spas qui nécessitent plusieurs sorties de commande. Selon la configuration retenue, il peut gérer les équipements suivants :

• Une pompe de circulation : assure la circulation de l’eau dans le circuit du spa, dans les limites électriques prévues.
• Trois pompes de massage : chaque sortie prend en charge une pompe mono-vitesse ou bi-vitesse compatible.
• Une quatrième pompe de massage : cette sortie est prévue pour une pompe mono-vitesse.
• Un blower : permet de commander un système de soufflerie pour les bulles d’air.
• Un ozonateur : commande l’équipement d’ozonation lorsqu’il est installé.
• Un projecteur lumineux : permet de gérer l’éclairage compatible du spa.
• Une sortie auxiliaire : offre une possibilité de raccordement supplémentaire dans les limites prévues par le fabricant.

La présence de ces sorties facilite la gestion coordonnée des équipements, mais ne signifie pas que tous doivent obligatoirement être raccordés. Le choix des pompes et des accessoires doit respecter les intensités maximales admissibles et le schéma de câblage du P20B29.

Compatibilité avec les claviers Joyonway PB553, PB554 et PB555

Le système de contrôle P20B29 fonctionne avec les claviers de commande Joyonway PB553, PB554 et PB555. Le clavier permet à l’utilisateur de commander les fonctions du spa et d’accéder aux réglages pris en charge par l’installation.

Si vous remplacez un ancien boîtier, vérifiez le modèle de clavier déjà installé et la compatibilité de son raccordement. Une modernisation de l’électronique peut nécessiter le remplacement du panneau de commande par un modèle compatible. Le boîtier seul ne doit donc pas être choisi sans prendre en compte l’ensemble du système.

Alimentation électrique et configuration

Le boîtier de contrôle Joyonway P20B29 est livré préconfiguré pour une alimentation monophasée. Il peut également être configuré pour une alimentation triphasée afin de répartir les charges entre les différentes phases. Cette configuration ne signifie pas que les sorties des équipements deviennent triphasées : les appareils raccordés utilisent les alimentations prévues par le système.

La configuration électrique doit tenir compte de la puissance du réchauffeur, des pompes et des accessoires installés. Avant le remplacement, vérifiez le type d’alimentation disponible, les protections électriques, les intensités admissibles et les réglages correspondant à votre installation. Le raccordement et la configuration doivent être réalisés conformément à la documentation technique, par une personne qualifiée.

Dimensions et caractéristiques techniques du boîtier de contrôle Joyonway P20B29

• Marque : Joyonway
• Référence : P20B29
• Type de produit : système électronique de contrôle pour spa
• Puissance du réchauffeur intégré : 3 kW
• Équipements pilotés : circulation, pompes de massage, blower, ozonateur, éclairage et auxiliaire
• Claviers compatibles : PB553, PB554 et PB555
• Raccordement du réchauffeur : 2 pouces, avec bagues et joints fournis
• Dimensions indicatives du boîtier : environ 360 × 280 × 82 mm
• Alimentation : configuration monophasée d’origine, avec possibilité de configuration triphasée
• Garantie : 2 ans

Conseils avant le remplacement de votre boîtier

Pour vous assurer que le boîtier de contrôle Joyonway P20B29 convient à votre spa, relevez la référence du système actuel et identifiez les pompes, le réchauffeur, le blower et les autres accessoires raccordés. Vérifiez ensuite la compatibilité du clavier, le type d’alimentation et les raccordements hydrauliques. Les dimensions et les connexions doivent être comparées à celles de l’installation existante avant le montage.

Avant toute intervention, coupez l’alimentation électrique du spa. Respectez les schémas de câblage et les consignes du fabricant, en particulier pour la configuration des pompes et la protection électrique du réchauffeur.

Avec son chauffage intégré de 3 kW, sa gestion multipompe et sa compatibilité avec les claviers PB553, PB554 et PB555, le système de contrôle Joyonway P20B29 constitue une solution complète pour piloter les équipements d’un spa adapté à cette configuration.
