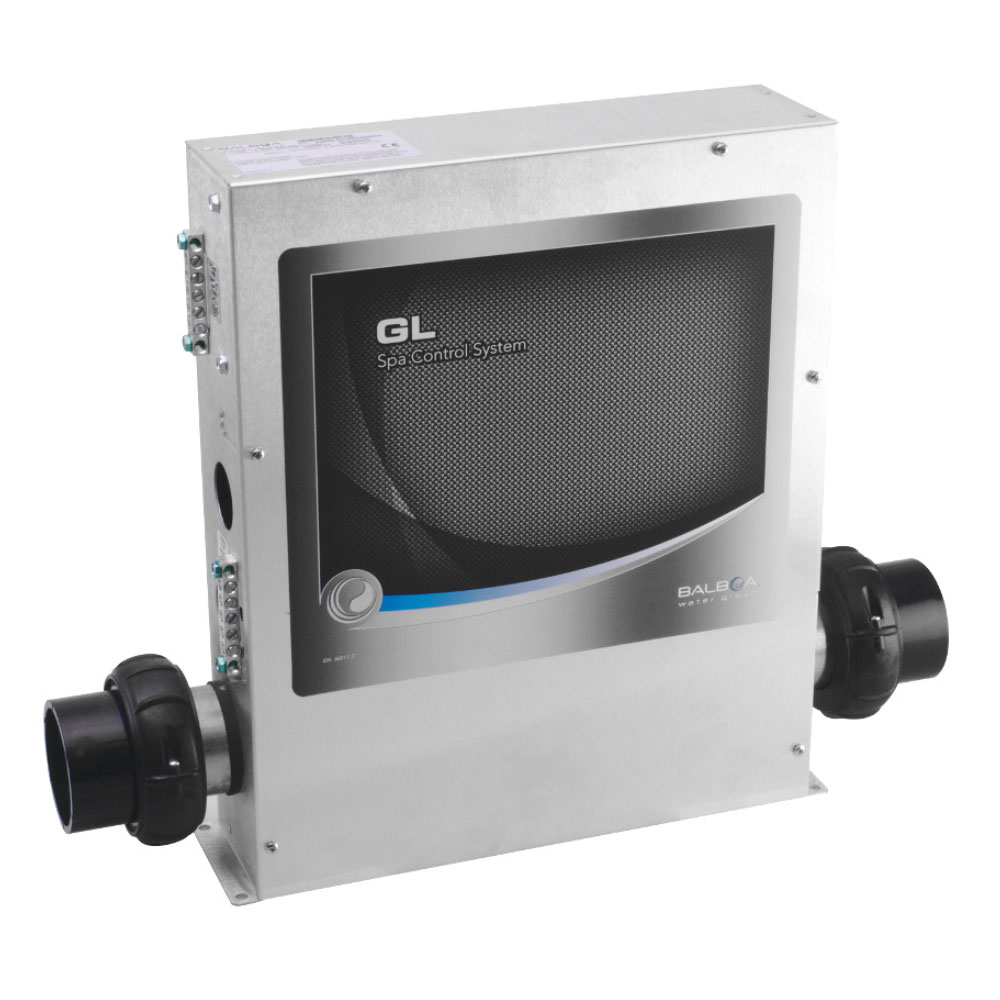

Système de contrôle Balboa GL8000M3

Un boîtier de contrôle Balboa pour les spas équipés de plusieurs équipements

Le Balboa GL8000M3 est un système de contrôle complet conçu pour centraliser la gestion électrique et électronique d’un spa. Il s’adresse notamment aux installations qui disposent de plusieurs pompes de massage et de différents équipements complémentaires.

Son intérêt est simple : un seul boîtier permet de piloter une grande partie des fonctions du spa. Le GL8000M3 peut ainsi gérer une pompe de circulation, jusqu’à trois pompes de massage mono ou bi-vitesse, un souffleur d’air, un ozonateur, un projecteur ainsi qu’un système audio.

Le système intègre également son propre réchauffeur de 3 kW. Celui-ci utilise une résistance en Incoloy, un matériau prévu pour les applications de chauffage d’eau. Le réchauffeur est directement intégré au système de contrôle, ce qui permet d’avoir une solution complète plutôt que d’associer séparément plusieurs éléments électroniques.

Technologie M7 : contrôle du débit par sondes de température

L’une des particularités du GL8000M3 réside dans l’utilisation de la technologie M7 de Balboa. Contrairement aux systèmes qui utilisent un pressostat ou un détecteur de débit traditionnel, le principe M7 s’appuie sur deux sondes de température.

Ces sondes sont positionnées à l’entrée et à la sortie du réchauffeur. La comparaison des températures permet au système de déterminer si l’eau circule correctement dans le circuit de chauffage.

Cette architecture apporte une surveillance plus complète du fonctionnement hydraulique du réchauffeur. Elle constitue donc un élément important du système, notamment lorsqu’il s’agit de remplacer un ancien boîtier de contrôle par une solution Balboa équipée de la technologie M7.

Quelles fonctions peut gérer le GL8000M3 ?

Le système de contrôle Balboa GL8000M3 a été conçu pour des configurations relativement complètes. Il permet notamment de gérer :

• une pompe de circulation
• jusqu’à 3 pompes de massage, en simple ou double vitesse selon leur configuration
• un blower ou souffleur d’air
• un ozonateur pour le traitement de l’eau
• un projecteur ou système d’éclairage
• un système audio
• un réchauffeur de 3 kW

Cette capacité explique pourquoi le GL8000M3 est notamment utilisé sur des spas comportant plusieurs pompes. Il peut également convenir à certaines configurations de spas de nage, lorsque l’architecture électrique et hydraulique correspond aux possibilités du boîtier.

Référence Balboa et pièces associées

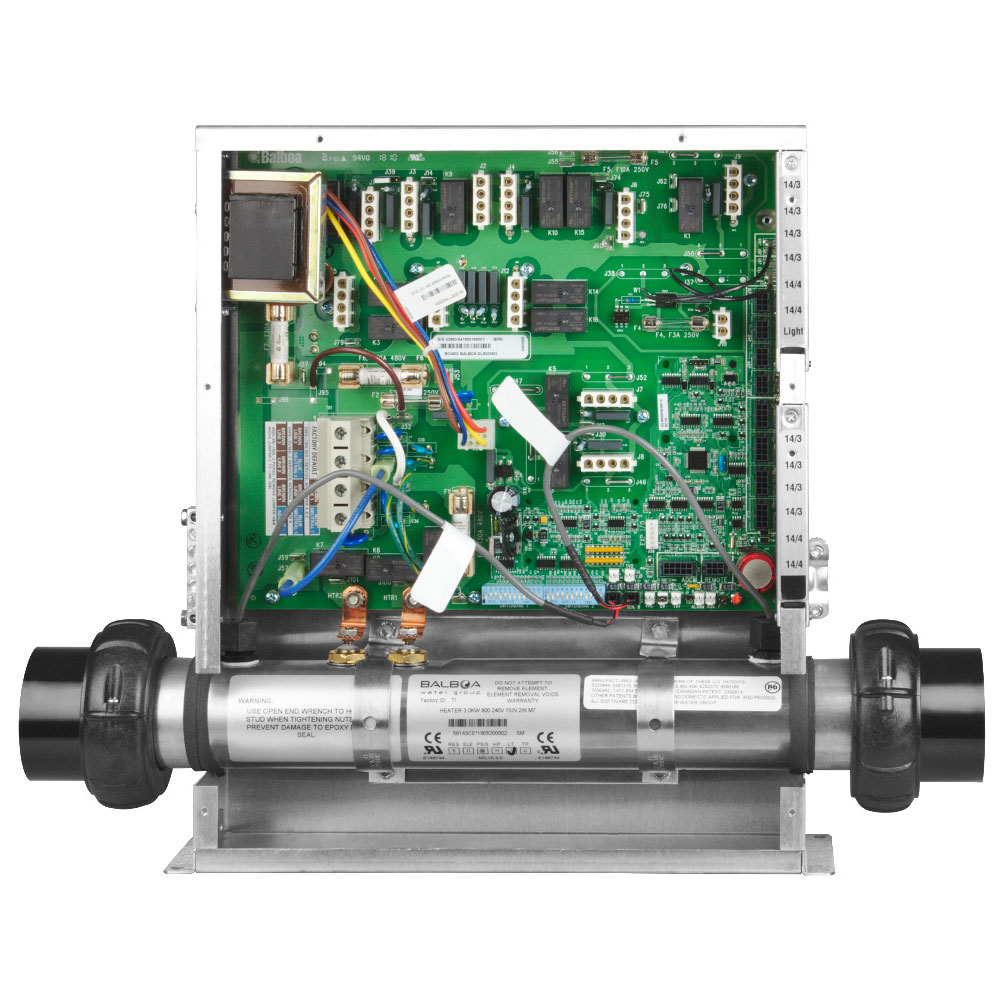

La référence du boîtier complet Balboa GL8000M3 est 53859-04. La carte mère correspondante porte la référence 53860-04. Le réchauffeur seul associé à ce système est référencé 58143.

Ces références sont particulièrement importantes lorsqu’il s’agit de remplacer uniquement un composant d’un système existant. Avant de commander une carte électronique ou un réchauffeur séparément, il est préférable de vérifier la référence inscrite sur le matériel actuellement installé.

Le GL8000M3 fonctionne également avec différents accessoires et pièces de remplacement, notamment les sondes de température M7, les résistances et les prises AMP adaptées aux différents équipements.

Compatibilité avec les claviers Balboa

Le choix du clavier de commande est essentiel lors du remplacement d’un boîtier électronique. Le GL8000M3 est compatible avec plusieurs claviers Balboa des séries ML et MU.

Les modèles principaux indiqués pour ce système sont :

• ML900
• ML700
• ML550
• ML551
• ML400
• ML260
• ML240
• ML200
• MU311

Le système accepte également plusieurs claviers auxiliaires :

• AX10
• AX20
• AX30
• AX40
• AX41

Cette large compatibilité permet d’adapter le système à différentes configurations de spa. Il reste toutefois indispensable de vérifier la référence et le type de clavier avant tout remplacement, notamment lorsqu’il s’agit de conserver l’interface de commande existante.

Des raccordements AMP pour les différents équipements

Les différents appareils du spa se raccordent au boîtier au moyen de prises AMP. Ce principe concerne notamment les pompes, l’ozonateur et le projecteur.

Il est donc important de vérifier les connecteurs présents sur l’installation existante avant de procéder au remplacement du système. Une bonne correspondance entre les équipements périphériques et les sorties du nouveau boîtier permet de conserver une installation propre et fonctionnelle.

Configuration électrique du Balboa GL8000M3

Le GL8000M3 est livré préconfiguré en monophasé. Il peut également être configuré en biphasé ou en triphasé afin de répartir les différents appareils entre plusieurs phases.

Cette possibilité est particulièrement intéressante sur les installations qui regroupent plusieurs pompes et équipements électriques. La configuration doit cependant être adaptée à l’installation concernée et réalisée en respectant les caractéristiques électriques du spa.

En cas de remplacement, il est donc recommandé de vérifier l’alimentation disponible et la configuration actuelle avant de choisir le mode de raccordement. La documentation de configuration du système constitue une référence utile pour cette étape.

Dimensions du boîtier GL8000M3

Le système de contrôle Balboa GL8000M3 présente les dimensions suivantes :

• Hauteur : 385 mm
• largeur du boîtier sans réchauffeur : 311 mm
• largeur au niveau du réchauffeur : 381 mm, hors raccords
• profondeur : 90 mm

Ces dimensions doivent être prises en compte avant le remplacement d’un ancien boîtier. Il faut notamment vérifier l’espace disponible dans le compartiment technique du spa et la position des différents raccordements.

Un système adapté au remplacement d’un ancien boîtier

Le GL8000M3 peut être envisagé lorsqu’un système de contrôle existant doit être remplacé ou lorsqu’une installation doit être entièrement rénovée. Sa capacité à gérer plusieurs pompes et différents périphériques en fait une solution adaptée aux spas relativement équipés.

Il ne faut toutefois pas choisir un boîtier uniquement en fonction du nombre de sorties. La compatibilité doit être vérifiée avec l’ensemble de l’installation : pompes, clavier, alimentation électrique, réchauffeur, connecteurs et configuration hydraulique.

Il est également important de contrôler la référence du système installé avant de commander. Pour le GL8000M3, les références Balboa 53859-04 pour le boîtier complet, 53860-04 pour la carte mère et 58143 pour le réchauffeur constituent des repères essentiels.

Une solution complète pour piloter un spa multi-équipements

Avec son réchauffeur intégré de 3 kW, sa technologie M7 et sa capacité à commander jusqu’à trois pompes de massage ainsi que plusieurs équipements complémentaires, le Balboa GL8000M3 constitue un système de contrôle particulièrement complet.

Sa compatibilité avec de nombreux claviers Balboa et ses différentes possibilités de configuration électrique permettent de l’adapter à des installations variées. Pour un remplacement, la vérification des références et de la configuration du spa reste néanmoins indispensable afin de garantir une compatibilité réelle avec l’installation existante.
