Système de contrôle Balboa GS100

Balboa GS100 : système de contrôle compact pour spa

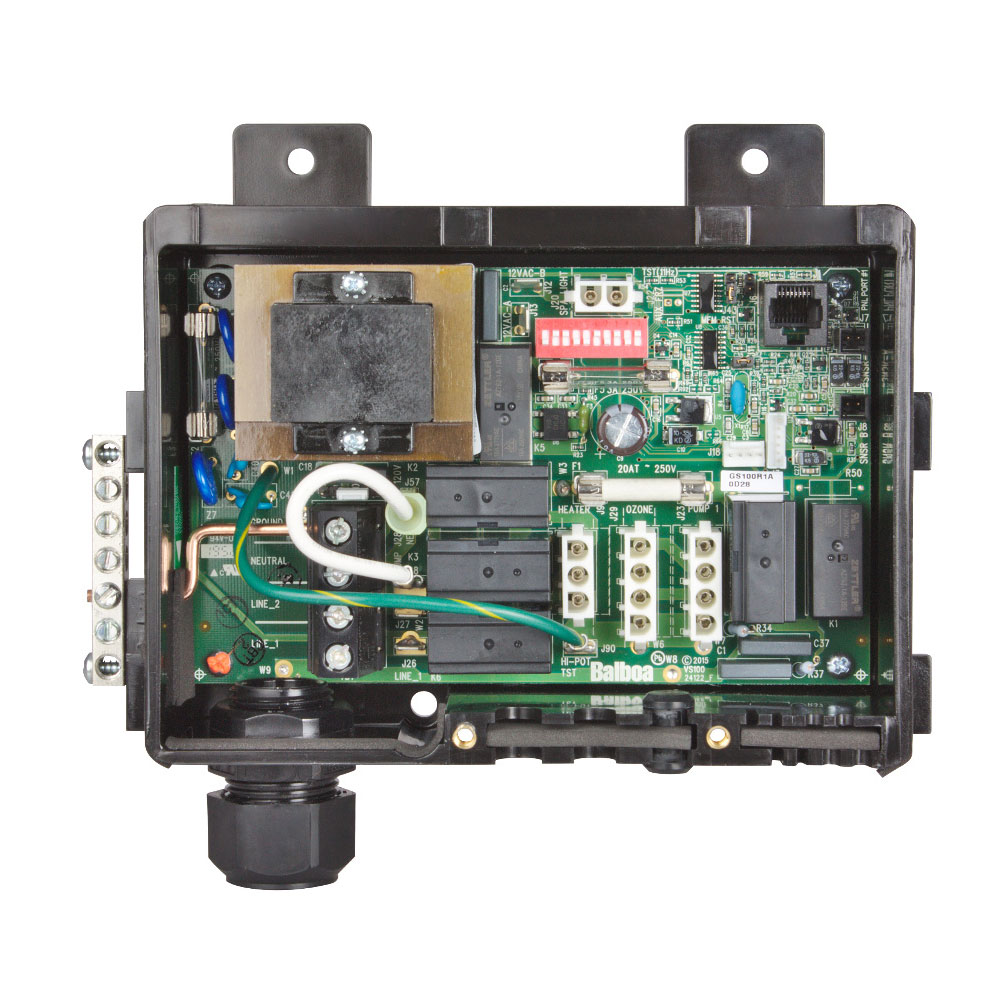

Le Balboa GS100 est un système de contrôle conçu pour assurer la commande des principaux équipements d’un spa. Il constitue le centre de gestion entre le clavier de commande et les différents éléments électriques du bassin. Sa configuration est particulièrement adaptée aux spas équipés d’une seule pompe, d’un système de traitement de l’eau et d’un éclairage.

La particularité du GS100 est de ne pas intégrer directement le réchauffeur dans son boîtier. Celui-ci fonctionne avec un réchauffeur GS100 installé séparément. Plusieurs configurations sont disponibles, notamment avec une résistance de 2 kW ou de 3 kW. Le système est livré préconfiguré pour un réchauffeur de 3 kW ; une modification de la configuration permet de l’utiliser avec une résistance de 2 kW.

Quels équipements le Balboa GS100 peut-il gérer ?

Le système de contrôle GS100 est prévu pour piloter les équipements essentiels d’un spa :

• une pompe à une ou deux vitesses
• un ozonateur alimenté en 230 V
• l’éclairage immergé du spa
• un réchauffeur GS100 séparé de 2 ou 3 kW

La configuration d’origine documentée par Balboa prévoit notamment une pompe 1 à deux vitesses, un éclairage spa 10 V, un ozonateur 230 V et un réchauffeur de 3 kW à 230 V. Le fonctionnement exact dépend toutefois de la configuration électrique du système et des réglages des commutateurs DIP.

Technologie M7 : surveillance du débit par sondes de température

Le Balboa GS100 utilise la technologie M7. Cette technologie repose sur des sondes de température positionnées à l’entrée et à la sortie du réchauffeur. La différence de température mesurée permet au système de surveiller les conditions de circulation de l’eau.

Cette conception se distingue des systèmes utilisant un simple pressostat ou un détecteur de débit traditionnel. Elle permet au système de contrôle de disposer d’informations supplémentaires sur le fonctionnement hydraulique du circuit de chauffage.

Pour un remplacement, il est donc important de vérifier que le système hydraulique et les sondes correspondent bien à la configuration prévue pour le GS100.

Compatibilité avec les claviers Balboa

Le GS100 est compatible avec plusieurs claviers de commande Balboa de la gamme VL. Les modèles indiqués pour ce système sont :

• VL200
• VL240
• VL260
• VL401
• VL402
• VL403
• VL404

Cette compatibilité est particulièrement importante lors du remplacement d’un coffret existant. Il ne suffit pas de comparer uniquement l’aspect du boîtier : il faut également contrôler le modèle du clavier, les connecteurs, la configuration de la pompe, le type de réchauffeur et les caractéristiques électriques du spa.

Le système peut également être utilisé avec un clavier auxiliaire VX10 dans une configuration spécifique. Celui-ci peut alors être utilisé pour commander la pompe, notamment lorsque l’on souhaite limiter l’accès des utilisateurs à certains réglages du spa.

Références Balboa du système GS100

Plusieurs références sont associées au GS100 en fonction de la configuration recherchée :

• 54806 : système de contrôle GS100
• 54807 : référence de système de contrôle GS100
• 56300 : système de contrôle GS100 avec réchauffeur 3 kW
• 56461 : système de contrôle GS100 avec réchauffeur 2 kW

Lors d’une commande destinée au remplacement d’un coffret existant, il est donc recommandé de comparer la référence inscrite sur le boîtier ou la carte électronique avec celle du produit recherché. La puissance du réchauffeur et la configuration de la pompe doivent également être vérifiées.

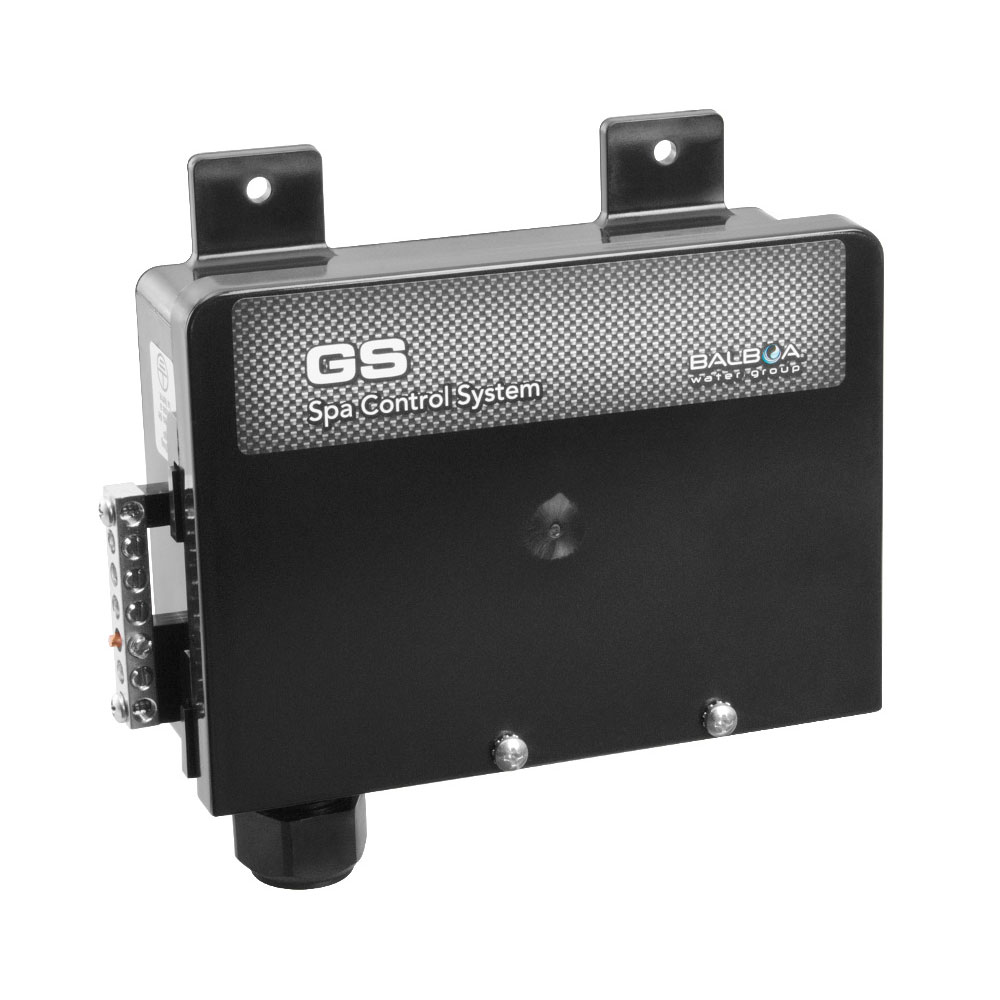

Dimensions du boîtier Balboa GS100

Le boîtier GS100 présente des dimensions relativement compactes, ce qui facilite son intégration dans le compartiment technique du spa :

• Hauteur : 190 mm avec presse-étoupe et supports de fixation
• Hauteur du boîtier seul : 137 mm
• Largeur : 200 mm
• Profondeur : 60 mm

Ces dimensions permettent de contrôler rapidement la compatibilité physique avec le coffret actuellement installé. Elles ne remplacent cependant pas la vérification des connexions et de la configuration électrique.

Un remplacement à effectuer en vérifiant la configuration du spa

Le remplacement d’un système de contrôle de spa demande une attention particulière. Même lorsqu’un ancien boîtier ressemble au GS100, les branchements peuvent différer selon la configuration du spa.

Avant de remplacer le coffret, il est conseillé d’identifier le modèle exact du système installé, la référence du clavier, le type de pompe, la puissance du réchauffeur ainsi que la présence éventuelle d’un ozonateur et d’un éclairage. Ces informations permettent de vérifier que le GS100 correspond réellement aux équipements du bassin.

Dans le cas d’un remplacement d’un système RS101 de type Dreammaker, une attention particulière doit également être portée au clavier de commande : la disposition des touches peut différer et le revêtement du clavier peut éventuellement devoir être remplacé.

Pourquoi choisir le système de contrôle Balboa GS100 ?

Le GS100 présente l’avantage de réunir dans un boîtier compact les fonctions de commande essentielles d’un spa tout en laissant le réchauffeur séparé. Cette conception peut être intéressante lorsqu’il faut remplacer un coffret existant sans utiliser un système doté d’un réchauffeur intégré.

Sa compatibilité avec plusieurs claviers de la série VL, sa gestion d’une pompe à une ou deux vitesses, son pilotage de l’ozonateur et de l’éclairage ainsi que sa technologie M7 en font une solution adaptée à de nombreuses configurations de spas.

Attention : la compatibilité doit toujours être vérifiée avant commande à partir de la référence du coffret, du clavier, du réchauffeur et de la configuration électrique du spa. Une installation électrique incorrecte peut entraîner un dysfonctionnement du système ou endommager les équipements.

Garantie du système de contrôle Balboa GS100

Le système de contrôle Balboa GS100 bénéficie d’une garantie de 2 ans.
