Clavier de commande Joyonway PB554 à 8 touches

Clavier Joyonway PB554 : une interface compacte pour commander votre spa

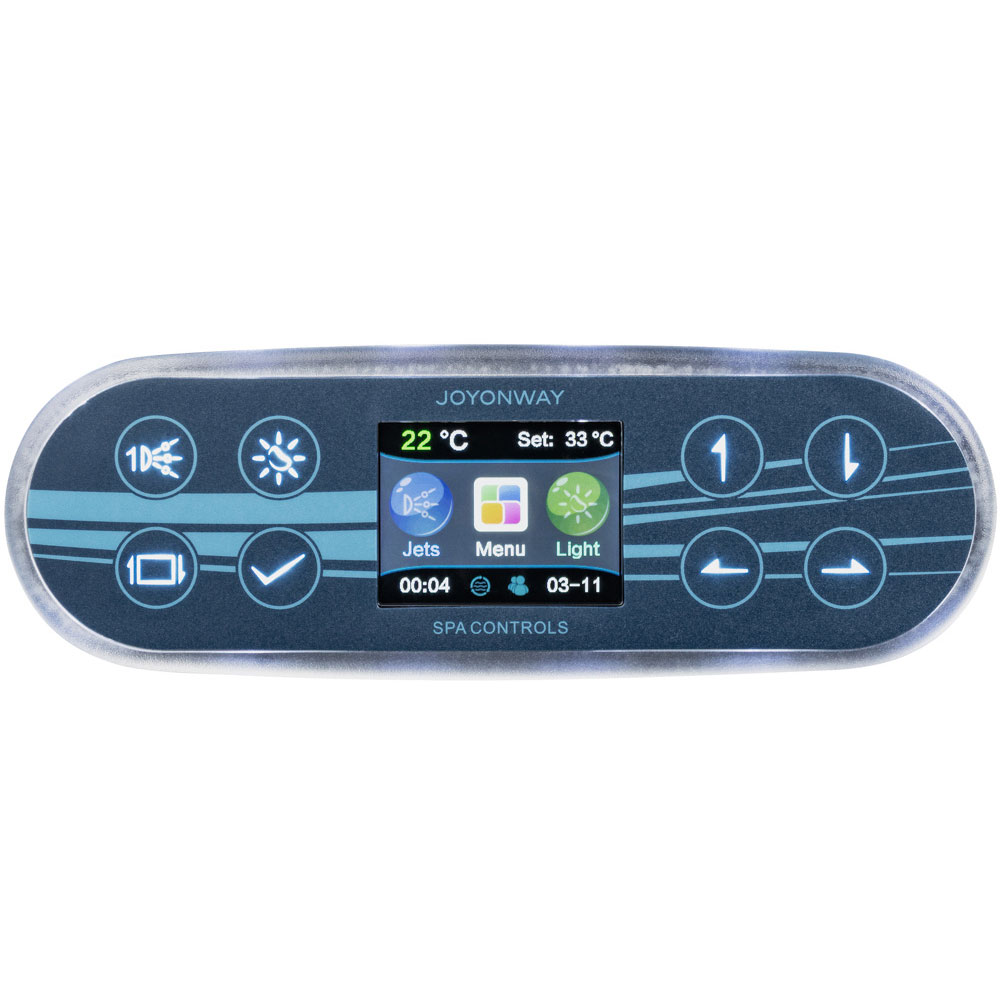

Le clavier de commande Joyonway PB554 est conçu pour piloter les principales fonctions d’un spa équipé d’un système électronique compatible de la marque. Il associe un écran couleur TFT de 2 pouces à huit touches tactiles capacitives rétroéclairées afin de faciliter l’accès aux commandes et aux paramètres de fonctionnement.

Ce panneau de commande constitue une solution à envisager lorsque le clavier d’origine est endommagé, que l’affichage ne fonctionne plus correctement ou que certaines commandes ne répondent plus. Son format compact permet de conserver une interface accessible sur le rebord du spa, à condition de vérifier les dimensions et la compatibilité avec le boîtier électronique existant.

Un écran couleur TFT de 2 pouces pour consulter les informations essentielles

L’écran couleur de 2 pouces, soit environ 5,1 cm de diagonale, affiche les informations utiles à l’utilisation du spa. L’interface permet notamment de consulter la température de l’eau, l’état du chauffage, le mode de fonctionnement et les cycles de filtration, selon les informations transmises par le système de contrôle.

Le panneau de commande Joyonway PB554 permet également d’accéder à l’horloge et aux informations de dysfonctionnement disponibles. Ces indications peuvent faciliter le diagnostic et l’entretien en aidant à identifier un message d’erreur ou un paramètre nécessitant une vérification.

Grâce à une interface organisée en différentes pages, l’utilisateur peut parcourir les fonctions disponibles et modifier les réglages autorisés. Les informations affichées et les possibilités de configuration dépendent toutefois du boîtier électronique associé et de sa version logicielle.

Huit touches tactiles rétroéclairées pour une utilisation intuitive

Le Joyonway PB554 possède huit touches tactiles capacitives avec rétroéclairage. Contrairement aux boutons mécaniques traditionnels, ces commandes réagissent au contact du doigt. Le rétroéclairage facilite le repérage des touches dans un environnement peu lumineux.

Les commandes comprennent notamment :

• Jet 1 : permet de commander la pompe de massage associée à cette fonction, selon la configuration du spa.
• Light : donne accès à la commande de l’éclairage lorsque cette fonction est raccordée au système.
• Navigation : permet de parcourir les menus et les différentes pages de l’interface.
• Confirm : sert à valider une sélection ou un réglage.
• Rotation de l’écran : permet de retourner l’affichage pour adapter son orientation à la position de montage.

Les autres touches participent à la navigation dans les menus et à l’accès aux paramètres. Les fonctions réellement disponibles dépendent des équipements installés et des possibilités du boîtier de commande. Le clavier ne peut pas activer un équipement absent ou non pris en charge par le système.

Modification des réglages directement depuis le clavier

Le panneau de contrôle PB554 permet d’accéder à la configuration du système de contrôle depuis son interface, sans devoir systématiquement ouvrir le compartiment électronique du spa. Selon le boîtier associé, les réglages accessibles peuvent concerner différents paramètres de fonctionnement.

Cette possibilité facilite certaines opérations d’entretien et de configuration.

Compatibilité avec les systèmes de contrôle Joyonway

Le clavier Joyonway PB554 est annoncé compatible avec les systèmes de contrôle suivants :

• Joyonway P68B123
• Joyonway P20B29
• Joyonway P23B32
• Joyonway P25B37

Ces boîtiers électroniques peuvent gérer différentes configurations de chauffage, de pompes et d’accessoires. Le clavier constitue leur interface utilisateur, mais la liste des fonctions commandables dépend du système de contrôle installé.

Avant d’acheter un clavier de remplacement, vérifiez la référence exacte inscrite sur le boîtier électronique de votre spa ainsi que celle du panneau actuel. La marque commerciale du spa ne suffit pas à identifier le clavier compatible. Il est également important de comparer la forme du panneau, les dimensions, le connecteur et le câblage.

Un format compact pour faciliter le remplacement

Le clavier Joyonway PB554 mesure environ 170 mm de longueur pour 58 mm de hauteur. Son épaisseur totale est d’environ 43,5 mm. Son format compact permet de l’intégrer dans un espace de commande adapté à ces dimensions.

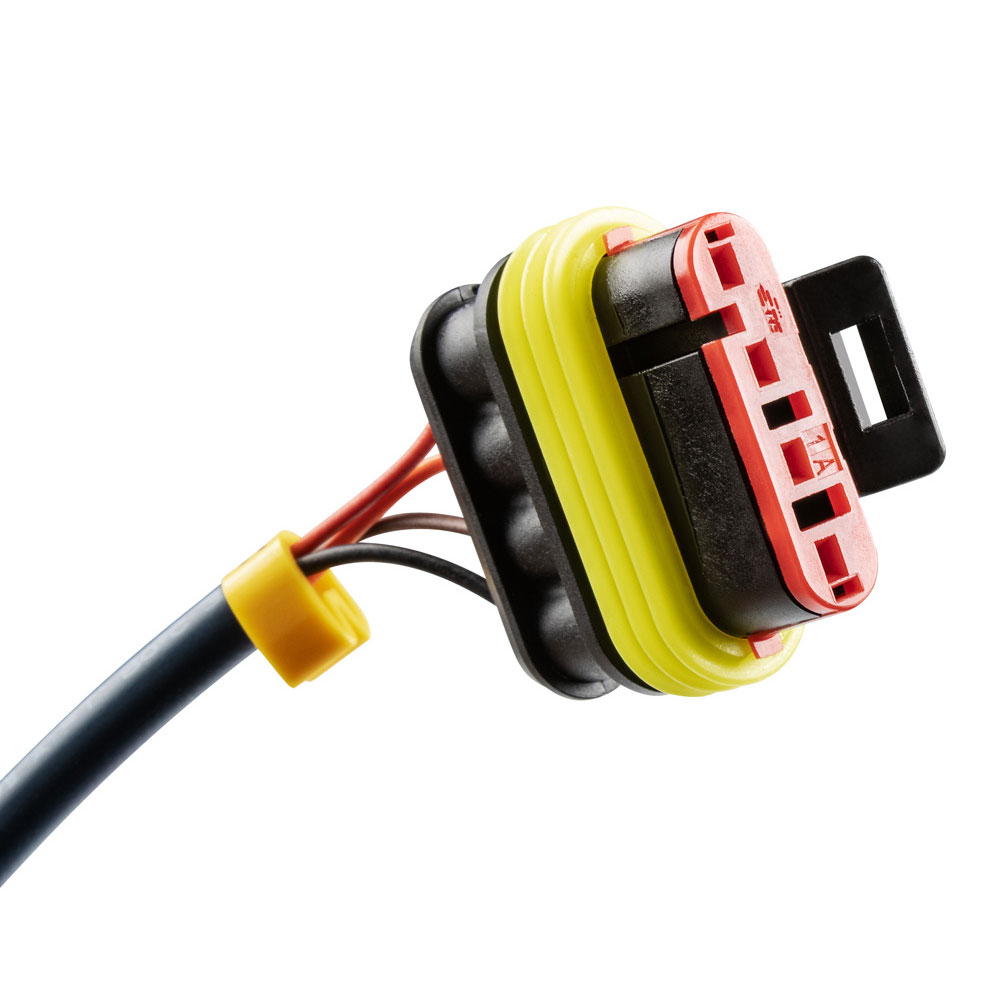

Avant le montage, comparez ces mesures avec celles de votre ancien clavier et vérifiez l’espace disponible sous la surface de fixation. Contrôlez également le cheminement du câble et l’accessibilité du connecteur afin de réaliser une installation propre, sans tension excessive sur le raccordement.

Le panneau peut être installé ou démonté manuellement, sans outil spécifique pour cette opération, conformément à la conception annoncée par le fabricant. Respectez néanmoins les instructions de montage afin de ne pas endommager le câble, le connecteur ou la surface de fixation.

Remplacer un clavier défectueux : les vérifications utiles

Un écran éteint, une commande qui ne répond plus ou un affichage anormal peuvent indiquer une défaillance du clavier. Ces symptômes peuvent également provenir du boîtier électronique, de l’alimentation ou du câblage. Il est donc préférable de vérifier l’origine de la panne avant de remplacer une pièce.

Si le diagnostic confirme que le panneau est défectueux, le clavier de commande Joyonway PB554 peut convenir au remplacement d’un clavier identique sur un système compatible. En revanche, la compatibilité ne doit pas être déduite uniquement de la ressemblance des prises : des différences de version logicielle ou de configuration peuvent exister.

Caractéristiques techniques du clavier Joyonway PB554

• Marque : Joyonway
• Référence : PB554
• Type : clavier de commande pour spa
• Écran : TFT couleur de 2 pouces
• Commandes : 8 touches tactiles capacitives rétroéclairées
• Fonctions : jets, éclairage, navigation, validation, rotation de l’écran et accès aux réglages disponibles
• Informations affichées : température, chauffage, mode de fonctionnement, filtration, horloge et informations de dysfonctionnement selon le système associé
• Systèmes compatibles : Joyonway P68B123, P20B29, P23B32 et P25B37
• Dimensions de façade : 170 × 58 mm
• Épaisseur : environ 43,5 mm
• Garantie : 2 ans

Conseils avant l’achat et l’installation

Pour choisir le bon clavier, relevez la référence de votre boîtier de contrôle et comparez-la à la liste des systèmes compatibles. Vérifiez ensuite le modèle du clavier existant, ses dimensions et son connecteur. En cas de doute, consultez la documentation technique ou faites confirmer la compatibilité avant de commander.

Avant toute intervention, coupez l’alimentation électrique du spa au disjoncteur. Débranchez et remplacez le clavier conformément aux instructions du fabricant, sans tirer sur le câble ni forcer sur le connecteur. Après installation, vérifiez l’affichage et le fonctionnement des commandes disponibles.

Le clavier Joyonway PB554 est ainsi une solution de remplacement compacte pour les spas équipés d’un système de contrôle compatible. Son écran couleur de 2 pouces, ses huit touches tactiles rétroéclairées et l’accès aux réglages du système en font une interface pratique pour l’utilisation quotidienne et certaines opérations de maintenance.
