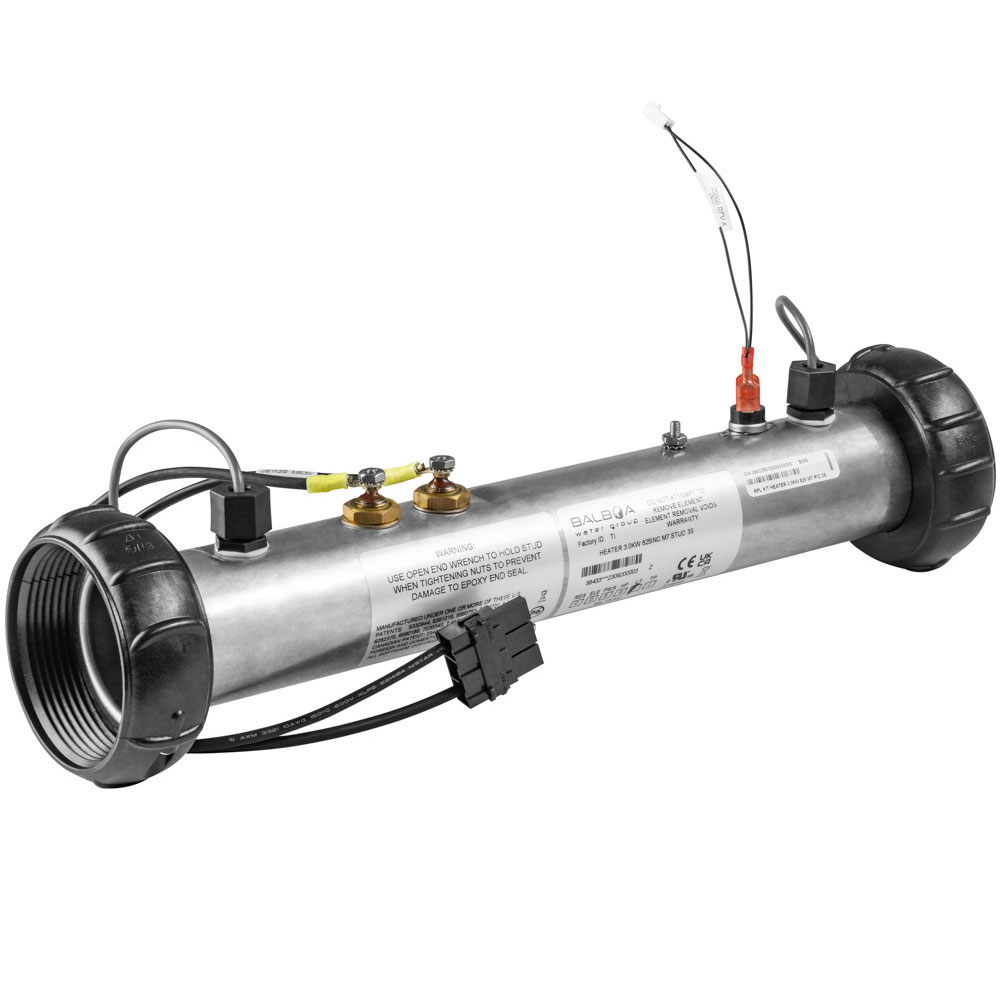

Réchauffeur Balboa M7 3 kW 3S avec trois sondes de température

Compatibilité du réchauffeur Balboa M7 3S 3 kW

Le réchauffeur Balboa M7 3S de 3 kW est destiné aux spas équipés de systèmes de contrôle compatibles de la série BP. Sa connexion mâle Plug N’Click permet de le raccorder aux équipements prévus pour cette interface. Il est notamment compatible avec les systèmes Balboa BP501, BP601, BP6013G1, BP6013G2, BP6013G3, BP2000 et BP2100.

Ce modèle est conçu pour remplacer le réchauffeur installé sur un système BP compatible, à l’exception du BP200. La présence d’une troisième sonde de température implique également de vérifier que le système de commande dispose du raccordement correspondant, identifié J29 sur la carte électronique.

Les principales références associées à ce réchauffeur sont 58433, 58344 et 58433KIT. La sonde de protection thermique porte la référence 58433R01. Avant l’achat, comparez la référence de votre ancien réchauffeur et celle du boîtier électronique afin de confirmer la compatibilité.

Réchauffeur Balboa M7 3S : Puissance de 3 kW pour chauffer l’eau du spa

Avec une puissance nominale de 3 kW, ce réchauffeur assure la montée en température de l’eau du spa lorsque le système de commande autorise le chauffage et que la circulation d’eau est suffisante. Il s’intègre au circuit hydraulique pour transmettre la chaleur à l’eau qui traverse son corps de chauffe.

Le modèle utilise une résistance en Incoloy, un alliage adapté aux contraintes thermiques et à l’environnement d’un équipement de chauffage pour spa. Le choix de cette résistance répond aux besoins courants de chauffage de l’eau, sous réserve d’un entretien approprié et du respect des conditions d’utilisation du fabricant.

Technologie M7 : deux sondes pour surveiller le fonctionnement

La technologie M7 s’appuie sur deux sondes de température installées dans le réchauffeur. En comparant les informations mesurées, le système de commande peut contrôler la température de l’eau et détecter les conditions correspondant à une circulation insuffisante. Cette conception évite de s’appuyer uniquement sur un pressostat ou un détecteur de débit conventionnel.

Pour fonctionner correctement, le réchauffeur M7 nécessite un débit d’eau minimum de 75 litres par minute, soit 4,5 m3 par heure. Une filtration encrassée, une pompe défaillante, une vanne fermée ou une obstruction peuvent réduire le débit et empêcher le chauffage de fonctionner normalement. Il est donc important de vérifier l’ensemble du circuit hydraulique lorsqu’un défaut de chauffage apparaît.

Une 3ème sonde pour renforcer la protection thermique

La particularité de la version 3S est l’ajout d’une troisième sonde de température dédiée à la protection thermique. Elle complète les deux sondes de la technologie M7 et apporte une sécurité supplémentaire au réchauffeur. Si une température supérieure à 50°C est détectée, cette protection commande l’arrêt du chauffage.

La troisième sonde se raccorde à l’emplacement J29 de la carte électronique du système BP compatible. Lors du remplacement, il faut respecter l’orientation du connecteur et aligner correctement ses détrompeurs avec la prise correspondante. Un raccordement incorrect peut endommager le connecteur ou compromettre le fonctionnement de la protection.

Connexion Plug N’Click et raccordements hydrauliques

Le réchauffeur est équipé d’un adaptateur mâle Plug N’Click destiné aux systèmes de contrôle compatibles. Avant de procéder au montage, vérifiez la forme du connecteur de l’ancien équipement ainsi que les prises disponibles sur la carte électronique. La compatibilité de la connexion doit être confirmée, même lorsque la puissance et les dimensions semblent identiques.

Côté hydraulique, le corps du réchauffeur est prévu pour des raccordements associés à des tuyaux de 2 pouces, avec un diamètre intérieur de raccord de 60 mm. Sa longueur est de 381 mm sans les raccords et de 495 mm avec les unions. Ces dimensions doivent être comparées à l’espace disponible dans le compartiment technique du spa.

Deux bagues de serrage et deux joints sont fournis avec le réchauffeur. Selon la tuyauterie existante, des raccords adaptés aux tuyaux de 2 pouces peuvent être nécessaires. Si votre installation utilise des tuyaux de 1,5 pouce, vérifiez les pièces de raccordement requises avant le montage : les diamètres ne doivent pas être considérés comme interchangeables.

Caractéristiques techniques du réchauffeur Balboa 3S

• Fabricant : Balboa
• Désignation : réchauffeur M7 3S à trois sondes
• Puissance nominale : 3 kW
• Matériau de la résistance : Incoloy
• Technologie de contrôle : M7 avec deux sondes de température
• Protection supplémentaire : troisième sonde thermique, arrêt au-delà de 50°C
• Références du réchauffeur : 58433, 58344, 58433KIT
• Référence de la sonde thermique : 58433R01
• Systèmes compatibles : BP501, BP601, BP6013G1, BP6013G2, BP6013G3, BP2000 et BP2100
• Connexion électrique : mâle Plug N’Click
• Débit minimum requis : 75 l/min, soit 4,5 m3/h
• Longueur sans raccords : 381 mm
• Longueur totale avec raccords : 495 mm
• Diamètre intérieur des raccords : 60 mm, pour tuyaux de 2 pouces
• Accessoires fournis : deux bagues de serrage et deux joints
• Garantie : 2 ans

Quand remplacer le réchauffeur de votre spa ?

Un réchauffeur défectueux peut se manifester par une eau qui ne chauffe plus, un chauffage qui s’interrompt ou un message d’erreur associé au système thermique. Ces symptômes ne signifient cependant pas systématiquement que le corps de chauffe doit être remplacé. Une alimentation électrique défaillante, un problème de circulation, une sonde endommagée ou un défaut de connexion peuvent produire des symptômes similaires.

Avant de commander une pièce complète, contrôlez le débit d’eau, l’état du filtre, le fonctionnement de la pompe et les connexions du système de commande. Si le réchauffeur est effectivement en cause, comparez ses références, sa puissance, sa longueur, ses raccords et ses connecteurs avec ceux du modèle de remplacement.

Conseils pour le remplacement et la mise en service

Coupez l’alimentation électrique du spa au disjoncteur avant toute intervention. Isolez ou vidangez la partie du circuit hydraulique concernée afin d’éviter les écoulements pendant le démontage. Installez les joints correctement, serrez les raccords sans forcer et reconnectez les sondes conformément aux instructions du fabricant.

Avant de remettre le chauffage en service, assurez-vous que le circuit est rempli, que l’air a été purgé conformément à la procédure de l’équipement et que l’eau circule librement. Vérifiez l’absence de fuite, puis contrôlez le fonctionnement du système. Toute intervention sur les connexions électriques et les dispositifs de sécurité doit être réalisée par une personne compétente.

Le réchauffeur Balboa M7 3S 3 kW est ainsi une solution de remplacement pour les systèmes BP compatibles qui nécessitent une protection thermique supplémentaire. La vérification des références et des caractéristiques de montage reste essentielle pour garantir une installation adaptée et un chauffage fiable.
