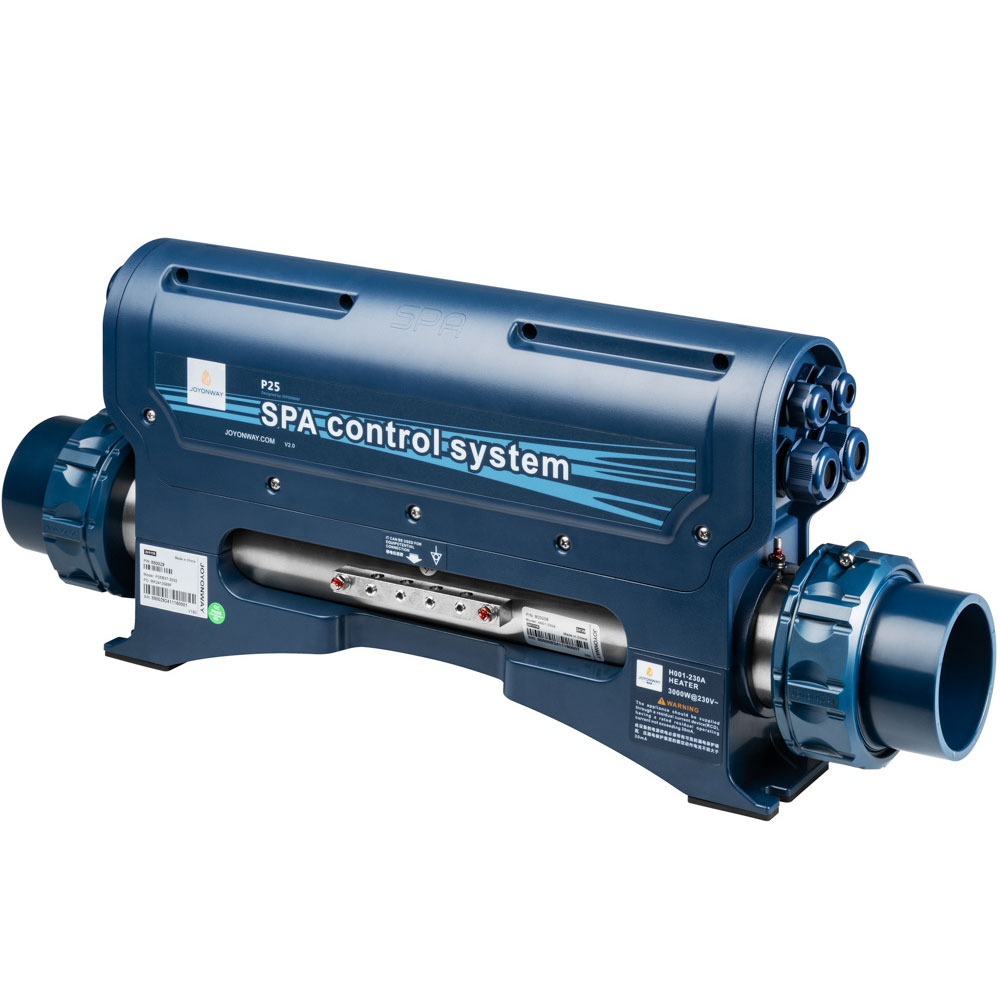

Système de contrôle Joyonway P25B37 pour spa avec réchauffeur intégré

Système de contrôle Joyonway P25B37 : gérez le chauffage et les équipements de votre spa

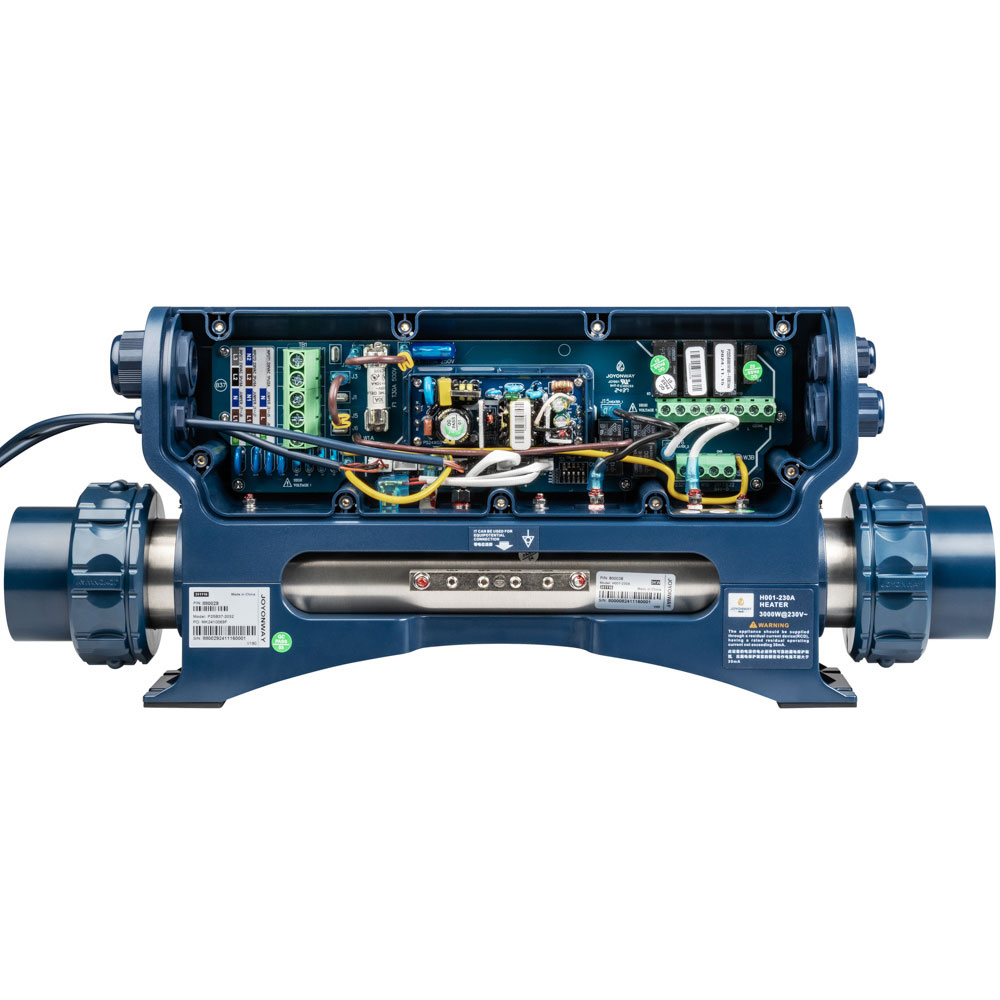

Le boîtier électronique Joyonway P25B37 est un système de commande conçu pour centraliser le fonctionnement des principaux équipements d’un spa. Il associe un réchauffeur intégré à une électronique capable de piloter une pompe de massage, une pompe de circulation selon la configuration, un blower, un ozonateur et l’éclairage. Son format relativement compact permet de l’intégrer dans le compartiment technique des installations compatibles.

Le P25B37 est une solution à envisager pour remplacer un système de même référence ou rénover une installation dont les équipements correspondent à ses capacités. Avant de choisir ce modèle, vérifiez la configuration des pompes, la puissance du chauffage, l’alimentation électrique et la compatibilité du clavier de commande.

Un réchauffeur intégré pour maintenir la température de l’eau

Le Joyonway P25B37 intègre un réchauffeur électrique destiné à chauffer l’eau du spa. La puissance dépend de la version du système. Plusieurs configurations existent, avec des puissances de 1 500 W, 2 000 W ou 3 000 W. Il est donc important de vérifier la variante exacte avant de commander, plutôt que de se baser uniquement sur la référence générale P25B37.

Le système coordonne le chauffage avec le fonctionnement hydraulique du spa, selon les réglages et les sécurités prévus par le fabricant. Le réchauffeur est équipé de raccords pour la plomberie du circuit d’eau. La documentation indique des possibilités de raccordement en 1,5 ou 2 pouces selon la version des raccords utilisés ; les bagues de serrage et les joints nécessaires sont fournis avec le produit présenté.

Avant l’installation, contrôlez le diamètre de la tuyauterie existante, l’espace disponible dans le compartiment technique et la compatibilité hydraulique. Le montage doit permettre une circulation d’eau adaptée au fonctionnement du chauffage.

Commande de la pompe de massage et de la circulation

Le boîtier de commande P25B37 est conçu pour une configuration de spa reposant sur une pompe de massage principale. Selon le montage, cette pompe peut être à une ou deux vitesses. Une pompe de circulation dédiée peut également être prise en charge, en fonction de la configuration retenue.

Cette gestion permet d’organiser les fonctions de massage et de circulation depuis un seul boîtier. Le choix entre une pompe mono-vitesse, une pompe bi-vitesse et une pompe de circulation indépendante doit toutefois respecter les possibilités de raccordement et les paramètres électriques du système.

Boîtier Joyonway P25B37 : Gestion du blower, de l’ozonateur et de l’éclairage

En plus du chauffage et de la pompe, le système peut commander plusieurs équipements complémentaires :

• Blower : commande d’un souffleur d’air destiné à produire des bulles, si cet équipement est installé.
• Ozonateur : pilotage d’un générateur d’ozone compatible, utilisé dans le cadre du traitement de l’eau.
• Éclairage : commande d’un éclairage compatible, avec une sortie prévue pour une lumière en 12 V continu de 15 W maximum.
• Pompe de massage : gestion de la pompe principale selon le type de moteur et le mode de raccordement.
• Pompe de circulation : prise en charge possible selon la configuration électrique choisie.

Les équipements raccordés doivent respecter les intensités maximales et les caractéristiques prévues dans la documentation technique. Le P25B37 ne doit pas être considéré comme un système multipompe équivalent au Joyonway P20B29 : il est destiné à une configuration plus simple, avec une pompe de massage principale.

Compatibilité avec les claviers Joyonway PB553, PB554 et PB555

Le boîtier de commande Joyonway P25B37 est compatible avec les claviers suivants :

• Joyonway PB553
• Joyonway PB554
• Joyonway PB555

Le clavier sert d’interface utilisateur pour accéder aux fonctions disponibles, régler la température et commander les équipements pris en charge. Si vous remplacez un ancien boîtier, vérifiez la référence du panneau existant et la compatibilité de son raccordement. Une modification de l’installation peut nécessiter le remplacement du clavier par un modèle compatible.

Alimentation électrique et configuration

Le Joyonway P25B37 est livré préconfiguré pour une alimentation monophasée. La documentation prévoit également certaines configurations d’alimentation à deux phases ainsi qu’une configuration triphasée selon la version et les paramètres retenus. La configuration électrique doit être adaptée à l’installation réelle et à la puissance du réchauffeur.

La puissance de chauffage, les pompes et les accessoires influencent les besoins électriques de l’ensemble. Avant toute commande, vérifiez la version du système, le type d’alimentation disponible et les caractéristiques des appareils raccordés. La configuration des connexions et des protections doit être réalisée conformément à la documentation technique du fabricant par une personne qualifiée.

Dimensions et caractéristiques techniques

• Marque : Joyonway
• Référence : P25B37
• Type : système électronique de contrôle pour spa avec réchauffeur intégré
• Puissance du réchauffeur : selon la version, 1 500 W, 2 000 W ou 3 000 W
• Pompe de massage : une pompe, à une ou deux vitesses selon la configuration
• Autres équipements : pompe de circulation selon configuration, blower, ozonateur et éclairage
• Claviers compatibles : PB553, PB554 et PB555
• Largeur du boîtier sans réchauffeur : environ 360 mm
• Largeur avec réchauffeur et raccords : environ 435 mm
• Hauteur : environ 202 mm
• Profondeur : environ 82 mm
• Raccords du réchauffeur : configuration compatible avec la plomberie prévue par le fabricant
• Option connectée : module Wi-Fi WF01 vendu séparément
• Garantie : 2 ans

Conseils avant de remplacer votre système de contrôle Joyonway P25B37

Pour déterminer si le boîtier de contrôle Joyonway P25B37 convient à votre spa, relevez la référence du boîtier actuel et identifiez les équipements installés. Vérifiez notamment le nombre de pompes, la présence d’une pompe de circulation, la puissance du réchauffeur et le modèle du clavier. Contrôlez également l’alimentation électrique, les dimensions disponibles et les raccords de plomberie.

Avant toute intervention, coupez l’alimentation électrique du spa. Respectez les schémas de câblage, les exigences de protection électrique et les consignes du fabricant. En cas de doute sur la compatibilité ou la configuration, demandez conseil à un professionnel qualifié.

Grâce à son réchauffeur intégré, à la gestion de la pompe principale et aux commandes pour le blower, l’ozonateur et l’éclairage, le système de contrôle Joyonway P25B37 constitue une solution compacte pour les spas dont la configuration correspond à ses capacités.
