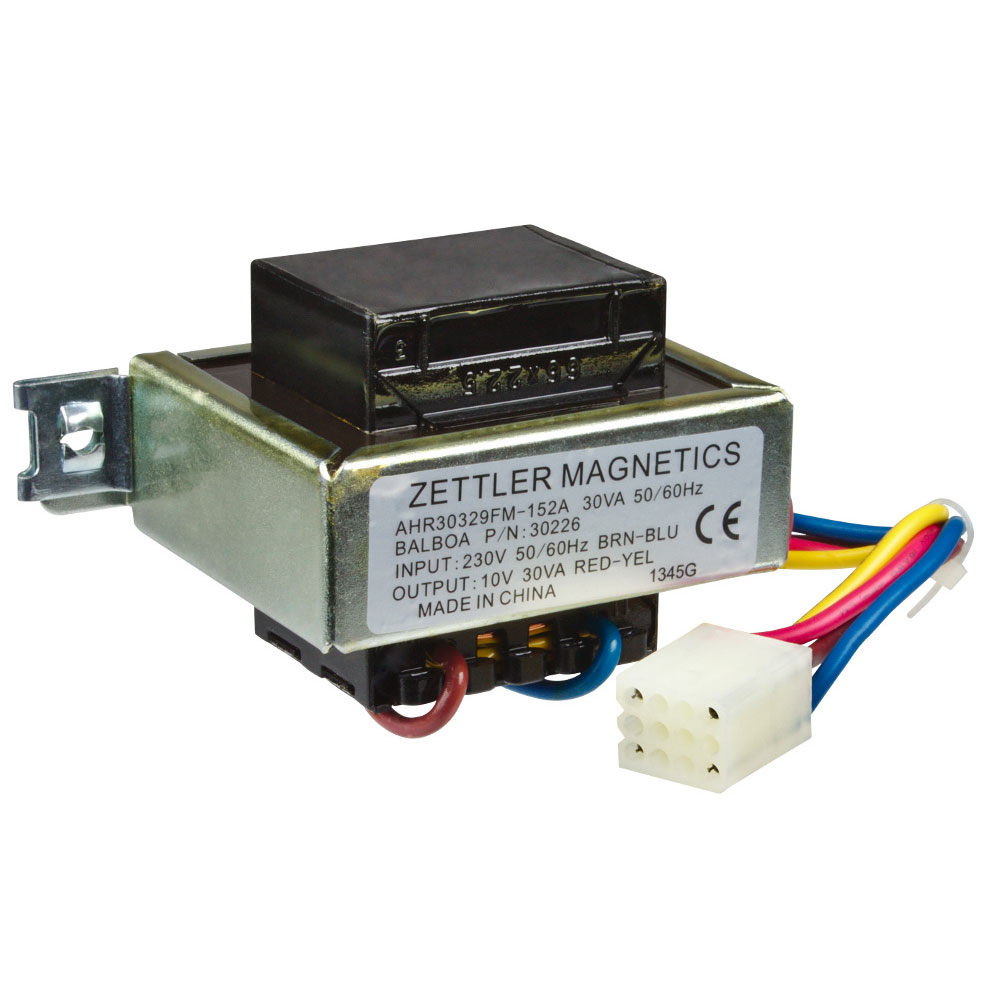

Transformateur Balboa 12 broches 230V / 12V – Réf. 30226

Transformateur Balboa 30226 : une alimentation pour les systèmes de contrôle de spa

Le transformateur Balboa 12 broches, référence 30226, est une pièce détachée électrique destinée à certains systèmes de contrôle de spa. Il convertit la tension d’entrée de 230V AC en une sortie de 12V, nécessaire à l’alimentation des circuits concernés. Son remplacement permet de remettre en service un équipement lorsque le transformateur d’origine est défectueux, à condition de respecter les spécifications du système installé.

Compatibilités et références

Ce transformateur est principalement utilisé sur plusieurs systèmes de contrôle Balboa, notamment :

• Balboa SF100.
• Balboa GL8000.
• Balboa GL84P.
• Certains systèmes Balboa plus anciens équipés de boîtiers métalliques.

La référence Balboa 30226 remplace l’ancienne référence 30209. La référence fabricant Zettler Magnetics correspondante est AHR30329FM-152A.

Pour confirmer la compatibilité, comparez la référence de votre pièce d’origine, la forme du connecteur et les caractéristiques électriques. La présence d’un connecteur à 12 broches ne suffit pas, à elle seule, à garantir que le transformateur convient à votre système.

Caractéristiques techniques

• Fabricant : Balboa.
• Référence : 30226.
• Entrée électrique : 230V AC.
• Sortie électrique : 12V.
• Connectique : bloc en plastique transparent à 12 positions, dont 4 câblées.
• Fils d’entrée : marron et bleu pour le 230V.
• Fils de sortie : rouge et jaune pour le 12V.
• Dimensions : 100 × 58 × 50 mm.

Comment identifier le bon transformateur ?

Le connecteur transparent à 12 positions constitue un repère visuel utile pour identifier ce modèle. Seules quatre positions sont occupées par des fils : deux pour l’entrée secteur et deux pour la sortie basse tension.

Avant tout remplacement, coupez l’alimentation électrique du spa au disjoncteur principal. Le raccordement au 230V présente un risque électrique : si vous n’êtes pas qualifié pour effectuer cette opération, faites appel à un professionnel. Respectez toujours le schéma de câblage correspondant au système de contrôle installé.

En choisissant un transformateur conforme à la référence et aux caractéristiques de votre équipement Balboa, vous facilitez le remplacement de la pièce et préservez la compatibilité électrique de votre système de spa.
